BIMデータ ダウンロード

BIMデータ(Revit©)*1

Revit©ライブラリに掲載されておりますバルブ12製品のBIMデータ(RFAデータ)を掲載します。
必要な対象製品をダウンロード願います。ダウンロードにあたりログイン⼿続きが必要となります。
RUG*2標準仕様のパラメータならびに2Dシンボルの表⽰に対応しています。(Revit2020で作成)
ダウンロードされる前に、ご利⽤にあたっての注意事項をご⼀読願います。

ご利⽤にあたっての
注意事項

  1. 当サイトからダウンロードされた東洋バルヴ株式会社(以下、「当社」)の製品に関するデータ(以下、「本データ」)の著作権は当社に帰属し、本データの全部⼜は⼀部を無断で複製⼜は改変することを禁じます。
  2. 本データは、当社製品を⽤いた設計・施⼯及びその検討にのみご利⽤ください。
  3. 当社は本データのご利⽤によって⽣じたいかなる損害⼜は損失について責任を負いかねます。
  4. 当サイトに掲載されている情報及び本データは、予告なく変更することがあります。

*1Autodesk©、Revit© は⽶国および/またはその他の国々における、Autodesk, Inc.、その⼦会社、関連会社の登録商標または商標です。

*2Revit User Group の略称。建設業界において、Revit©を中⼼としたBIMを実務的に活⽤できるような活動を⾏い、その普及と展開を務める団体

資料ダウンロード

ご覧になりたい製品資料にチェックを⼊れて、ページ下部のフォームをご⼊⼒ください。
チェックを⼊れていただいた製品資料は、「完了ページ」または「⾃動返信メール」にてダウンロードいただけます。

NO 製品名 該当製品記号 サイズ範囲 BIMデータ
(Revit ©)
ファイル
サイズ
ダウンロード
1

アルミニウム5K/10K ウェハー形バタフライ弁

詳しく見る
10ALM-N-GUE 40A~300A RFAデータ 549KB
2

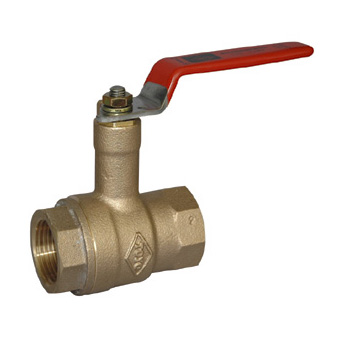

青銅10Kロングネックねじ込み形ボール弁

詳しく見る
BOX-N 15A~50A RFAデータ 479KB
3

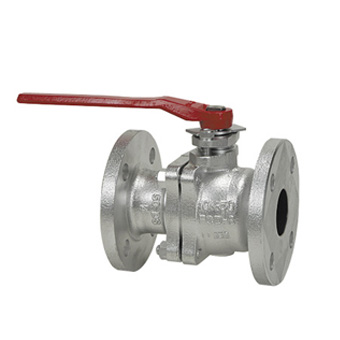

ダクタイル10Kフランジ形ボール弁

詳しく見る
10-DBF-N-L 15A~200A RFAデータ 549KB
4

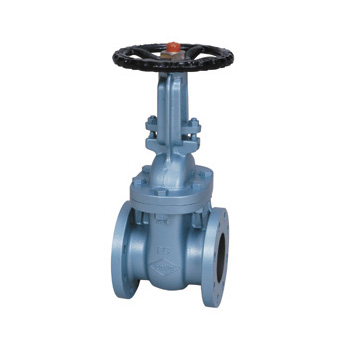

鋳鉄10Kフランジ形外ねじ仕切弁

詳しく見る
J10-FSRF 40A~400A RFAデータ 541KB
5

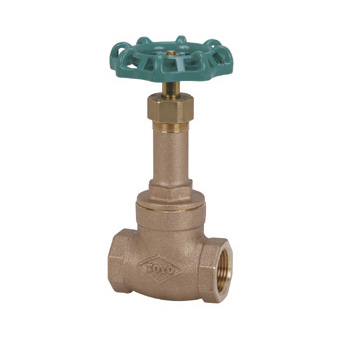

青銅10Kねじ込み形内ねじ仕切弁

詳しく見る
J10-BSR 15A~80A RFAデータ 537KB
6

ステンレス鋼10Kねじ込み形内ねじ玉形弁

詳しく見る
UG-N 8A~50A RFAデータ 590KB
7

青銅10Kフランジ形内ねじ玉形弁

詳しく見る
150E-BGF-N 15A~100A RFAデータ 565KB
8

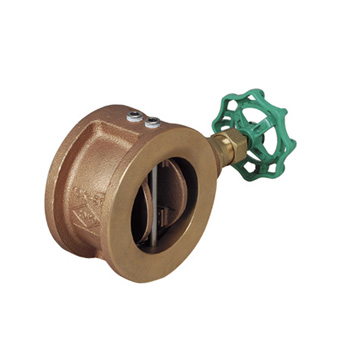

青銅10Kウェハー形逆止め弁

詳しく見る
10-BNW 40A~300A RFAデータ 520KB
9

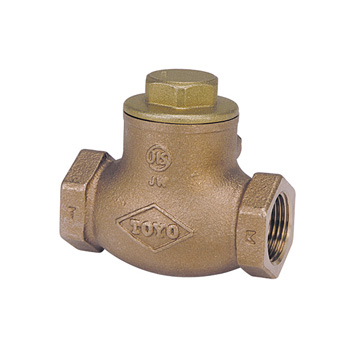

青銅10Kねじ込み形スイング逆止め弁

詳しく見る
J10-BNS 10A~80A RFAデータ 643KB
10

鋳鉄10Kフランジ形スイング逆止め弁

詳しく見る
J10-FNSF 40A~200A RFAデータ 459KB
11

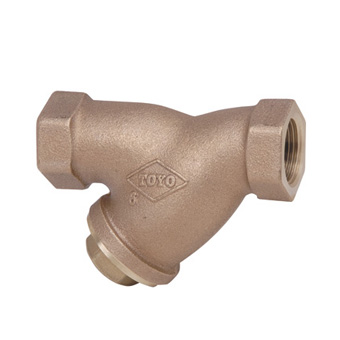

青銅10Kねじ込み形Y形ストレーナ

詳しく見る
150-BT-N 10A~50A RFAデータ 508KB
12

鋳鉄10Kフランジ形Y形ストレーナ

詳しく見る
10-FTF-N 10A~350A RFAデータ 516KB

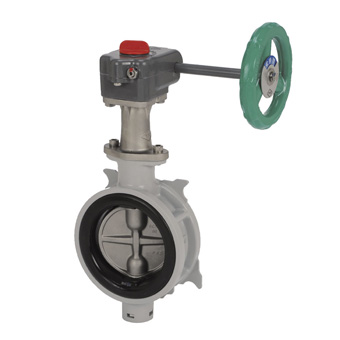

アルミニウム5K/10K ウェハー形バタフライ弁

詳しく見る

該当製品記号:10ALM-N-GUE

サイズ範囲:40A~300A

BIMデータ(Revit®):RFAデータ

ファイルサイズ:549KB

青銅10Kロングネックねじ込み形ボール弁

詳しく見る

該当製品記号:BOX-N

サイズ範囲:15A~50A

BIMデータ(Revit®):RFAデータ

ファイルサイズ:479KB

ダクタイル10Kフランジ形ボール弁

詳しく見る

該当製品記号:10-DBF-N-L

サイズ範囲:15A~200A

BIMデータ(Revit®):RFAデータ

ファイルサイズ:549KB

鋳鉄10Kフランジ形外ねじ仕切弁

詳しく見る

該当製品記号:J10-FSRF

サイズ範囲:40A~400A

BIMデータ(Revit®):RFAデータ

ファイルサイズ:541KB

青銅10Kねじ込み形内ねじ仕切弁

詳しく見る

該当製品記号:J10-BSR

サイズ範囲:15A~80A

BIMデータ(Revit®):RFAデータ

ファイルサイズ:537KB

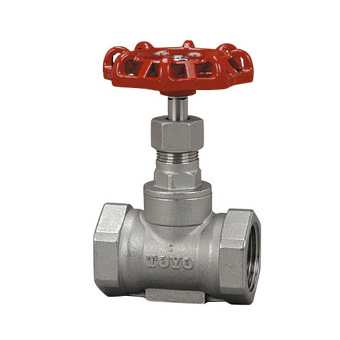

ステンレス鋼10Kねじ込み形内ねじ玉形弁

詳しく見る

該当製品記号:UG-N

サイズ範囲:8A~50A

BIMデータ(Revit®):RFAデータ

ファイルサイズ:590KB

青銅10Kフランジ形内ねじ玉形弁

詳しく見る

該当製品記号:150E-BGF-N

サイズ範囲:15A~100A

BIMデータ(Revit®):RFAデータ

ファイルサイズ:565KB

青銅10Kウェハー形逆止め弁

詳しく見る

該当製品記号:10-BNW

サイズ範囲:40A~300A

BIMデータ(Revit®):RFAデータ

ファイルサイズ:520KB

青銅10Kねじ込み形スイング逆止め弁

詳しく見る

該当製品記号:J10-BNS

サイズ範囲:10A~80A

BIMデータ(Revit®):RFAデータ

ファイルサイズ:643KB

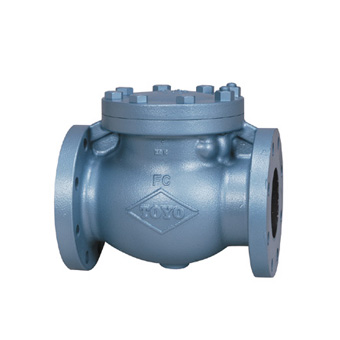

鋳鉄10Kフランジ形スイング逆止め弁

詳しく見る

該当製品記号:J10-FNSF

サイズ範囲:40A~200A

BIMデータ(Revit®):RFAデータ

ファイルサイズ:459KB

青銅10Kねじ込み形Y形ストレーナ

詳しく見る

該当製品記号:150-BT-N

サイズ範囲:10A~50A

BIMデータ(Revit®):RFAデータ

ファイルサイズ:508KB

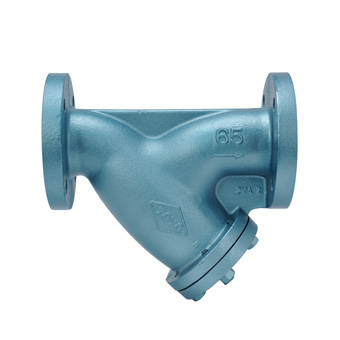

鋳鉄10Kフランジ形Y形ストレーナ

詳しく見る

該当製品記号:10-FTF-N

サイズ範囲:10A~350A

BIMデータ(Revit®):RFAデータ

ファイルサイズ:516KB

下記のフォームへ必要事項をご⼊⼒の上、「確認画⾯」へお進みください。

ダウンロード資料必須

上部テーブルのご覧になりたい製品資料にチェックを⼊れてください。

貴社名必須

部署名

役職名

氏名必須

都道府県必須

メールアドレス必須

電話番号必須

物件名必須

※仮称でも結構です。お客様の情報につきましては、個⼈情報保護⽅針を遵守に努めます。

物件の主要⽤途(複数選択可)必須

今後、皆様へのBIMサービス向上になお⼀層努める為、弊社に対しご意⾒ご要望ございましたら記述願います。

ご要望欄
