EX Series Troubleshooting EXシリーズの
トラブル解決サポート

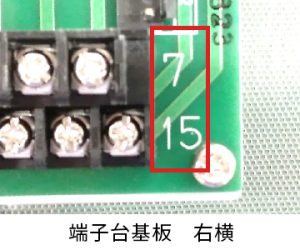

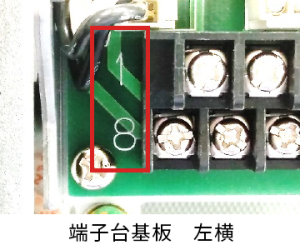

端子台基板の左横に「1」「8」、右横に「7」「15」が表示されています。
「1」と「7」、「8」と「15」の間はそれぞれ連番です。

端子台の①-②（開）、①-③（閉）にテスターを当て、適正な電圧が出力されているかご確認ください。

• ①アクチェータへの開側、閉側の両方向から同時に電源が供給されている可能性があります。テスターにて、両通電状態にないことをご確認ください。
• ②開閉頻度が多くないかご確認ください。
  開閉頻度が多い場合は、負荷時間率を30％以下に設定してください。
  目安として開閉時間の約2.5倍以上の休止時間を確保してください。

操作盤側に変更がなかったかご確認ください。

• ・プラスドライバー⇒端子台への電線固定用・端子ボックス締め付け用
• ・六角棒スパナ（M6用　対辺寸法5mm）⇒カバー締め付け用
• ・電線（断面積0.75mm²の電線）・圧着端子（参照　丸形/公称断面積1.25mm²/スタッド径3mm）・その他配線用工具

旧製品は有電圧接点仕様に対し、EXシリーズは無電圧接点仕様のため、開閉作動と開閉信号はそれぞれ独立した電源供給が必要となります。
また、定格電流値（作動時に流れる電流の値）が異なります。
詳細は、取扱説明書 51ページ　技術資料-9： 製品置き換えに関する注意点をご参照ください。
