キッツが開発したハイパタイト®PTFEを採用したボールシートは、耐久性と信頼性に優れた素材です。
ボールシート
当社が開発したボールバルブ用「ハイパタイト®PTFEシート」
従来の問題点
- 締切圧により二次側シートの永久変形（PTFEのコールドフロー）
- PTFEシートのモノマー流体の浸透による膨潤
- 異常昇圧によるシートの変形
材料面の改善
ハイパタイト®PTFEシートは以下の優れた特性を合わせ持っています。
- 260℃までの使用温度範囲
- 永久変形（コールドフロー）が少なく、優れた弾力性・復元性
- PTFEと同等の化学的安定性
- 特定モノマー流体の浸透に対する耐膨潤性
形状の特長
従来からボールシートの形状は、リップ型と呼ばれるものを使用していますが、ハイパタイト®PTFEシートも基本形状はほぼ同一です。リップ型シートはボールシートとして弾力性に富み、高いシール性と同時に操作性に優れています。
更にボールシート外径に数個の溝を設けて、一次側シートの背圧をキャビティーに逃がす機能を与えています。この機能がないと、高圧封止からの開放時に、一次側シートが大きく変形し損傷する場合があります。
変形量について
ハイパタイト®PTFEは､従来のPTFEに比べて変形量の少ない材料です。特に高温域ではその差が顕著に表れます。

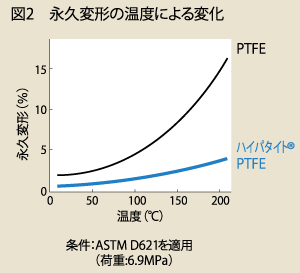

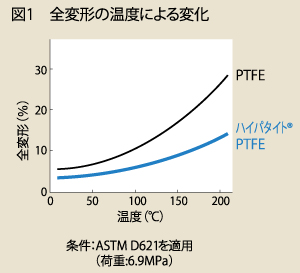

図１・２に6.9MPa定荷重下での全変形量･永久変形量を示します。
全変形とは
荷重がかかった状態で一定時間保持したときの変形量。
樹脂のやわらかさを示す指標のひとつ。
永久変形とは
荷重をのぞいた後で一定時間保持したときの変形量。
塑性変形のうけやすさを示す。もとにもどらなくなる変形。
※カタログP25
