ボールバルブ

キッツのボールバルブは多様な材料に適応できるよう幅広く取り揃えており、特に使用温度が500℃までの高温環境にも対応可能なメタルシートやスラリー流体に適したΛポートバルブなど、特殊なラインにも対応しています。世界各国への供給実績があり、ANSI/ASME, API, MSS, ISO, DIN, JISなどの国際規格に準拠した製品をお届けしています。

ボールバルブの使用用途

ボールバルブの用途は極めて広範囲であり、今後さらに需要増大の傾向にあります。

  • 電力業界および天然ガスパイプライン
  • 石油精製、石油化学プラント
  • 一般化学、機械工場の装置、設備
  • 建築設備関連
  • 各種灌漑および公害防止関係
  • 一般家庭の上下水道、ガス供給

ボールバルブの基本的特徴

流体抵抗が小さい

ボールバルブの流路はパイプと同じ円筒状であるため、流れは円滑であり、各種バルブの中で極めて流体抵抗の小さいバルブです。（フルボア形ボールバルブ）

アクチュエータの取付けによる自動化が容易

ボールバルブは90°回転で全開・全閉が完了するため、自動化に適しています。当社では空圧式、電動式ともアクチュエータを標準化しており、バルブ呼び径、使用条件などに適切で効率的な対応をしています。

ソフトシール構造による高い封止性

バルブはボールを中心として流体の1次側（入口）2次側（出口）にそれぞれ可塑性のシートを持っており、閉止時は流体の圧力にボールが押され、ボールは2次側シートに対する封止力として作用します。（フローティング型ボールバルブ）

バルブ形状がコンパクト

ボールバルブは一般の仕切弁、玉形弁に比べ全体の形が球状に近く、同じ呼び径のものと比較すると高さ、重量が小さく、コンパクトであるため配管に与える応力も小さく、限られた狭いスペースに取付けるのにも適しています。

開閉操作は90°回転式で簡単

一般の仕切弁、玉形弁は全開より全閉するのにハンドルを10回前後回転しなければなりませんが、ボールバルブはわずか1/4回転（90°）するのみです。

メンテナンスが容易

ボールバルブの構造は比較的単純で、部品点数が少ないため分解・組立およびメンテナンスが容易です。

使用条件でご選定ください ー KITZボールバルブ ー

当社では、お客様の多様な使用条件にお応えするため、様々なボールバルブを標準仕様で提供しています。
流体・圧力・温度など、対象流体の条件を十分ご検討のうえご選定する必要があります。
機種選定詳細に関しては、カタログをダウンロードいただき、記述内容をご確認ください。



  • 各バルブには、圧力・温度の使用範囲があります。流体の条件を必ずご確認のうえご選定ください。

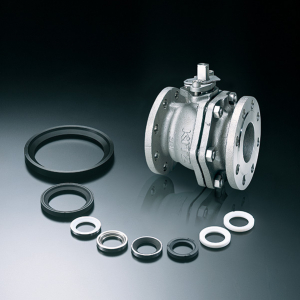

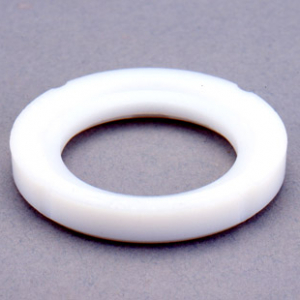

  • 当社ボールバルブの標準ソフトシートには、PTFE系シート材料を採用しており、使用圧力・温度に制限があります。高圧・高温流体には、『メタボール』や『カーボタイト』シリーズをご選定ください。
  • 流量・差圧・配管条件とする流体には、ステンレス鋼製、高耐圧樹脂製PVCボールバルブを、高圧ガス・蒸気流体にはダクタイル鉄製ボールバルブを、石油化学プラントには鋳造製ボールバルブをお薦めします。

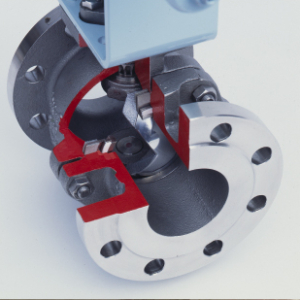

  • 繊維質・スラリーなどの流体には『Λポート』シリーズを、半開や流路を絞って使用される場合は、メタル製シート採用の『メタボール』や『Λポート』シリーズをお薦めします。
  • 流路変更や分流・流体混合を行うラインには、３方ボールバルブをご選定ください。

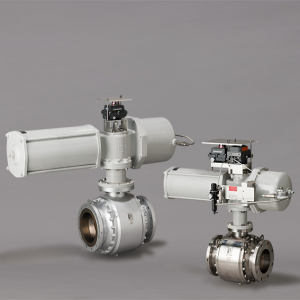

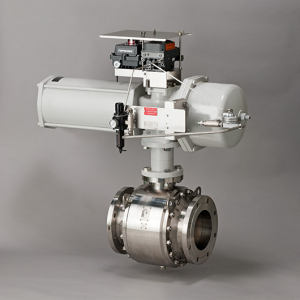

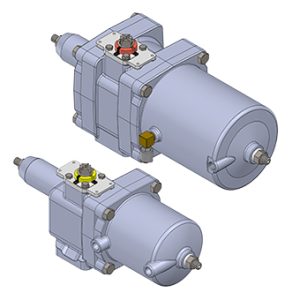

  • 当社ボールバルブには、バルブ開閉の自動化ニーズにもお応えし、自動操作用アクチュエータに空圧式（B型・FA型）と、電動式（EXH型）を搭載した標準品を用意しております。
