ステンレス鋼バルブは、近年耐食性・耐久性の観点からコストパフォーマンスの高さが認められ、従来の化学、石油化学工業分野から一般産業の装置、建築設備関連と幅広い分野で採用されています。
ステンレス鋼バルブ
特長
優れた耐食性・耐久性
ステンレス鋼は含有するクロムやニッケルの働きにより、地金の表面に強固な不働態皮膜を形成し、腐食を防ぐとともに表面を保護する働きがあります。また、ステンレス鋼は機械的強度も高く、その耐食性・耐久性において、バルブ材料として極めて好適な素材といえます。
選定しやすい規格ごとのシリーズ
製品には、JIS·ANSI/ASME·API等の関連規格を適用したものと、キッツ標準品があり、規格ごとにA·HA·B·S·C·E·AJ・Kの各シリーズに分けられていますので、用途に応じた選定が容易にできます。
総合的な品質管理による安定した品質
ステンレス鋼バルブは、当社の品質保証マニュアルに基づいた保証体制により、クロマイトサンド鋳型による鋳造から、高度に精密化・自動化された加工組立まで、各工程で厳しい品質管理体制の下に製作し、提供しています。
ステンレス鋼の優れた鋳造技術
圧力を内蔵するバルブにとって、主要部品であるボデー・ボンネット・ジスクなどの鋳物の良否は、製品の機能・安全性の点で極めて重要な要素です。このためキッツは、高品質の鋳物こそバルブの品質向上に欠かすことのできない基本であると考えています。
クロマイトサンド鋳型
当社は、ステンレス鋼バルブ専用の鋳造ラインを持ち、他に類を見ない高品質なバルブ鋳型を生産、製品をしています。
鋳型は一般にケイ砂鋳型を使用しますが、当社ではクロム鉱石のいわゆるクロマイトサンドを混合した鋳型を用いています。クロマイトサンドは、ケイ砂に比べ比重が約2倍あり充嗔性に優れており、これをさらに全自動造型機により1.47MPaの圧力で高圧造型していますので、鋳型は均一で硬度が高く、優れた精度を持っています。また、クロマイトサンドは冷却効果にも優れているため、鋳物の内部欠陥が少なく均一で精度の高い鋳物ができあがります。
さらに、クロマイトサンドには脱炭作用もあり、鋳物の表面から炭素を吸収しステンレス鋳物の耐食性を一段と向上させます。
各シリーズの用途と特長
KITZステンレス鋼バルブは準拠規格別に製品をシリーズ化して、ご採用の際にバルブの選択を分かり易く区別できるようにしています。
Aシリーズ
耐食性バルブとして多く採用されているシリーズで、設計基準はANSI/ASME B16.34、API 603、JPI 7S-58に準じて製作された軽量型で経済的なフランジ形バルブです。材料はタイプ304、316、316Lを標準としており、呼び圧力は150、300、600、10K、20Kをシリーズ化しています。使用先は化学工業、石油化学工業のほか、一般産業装置、建築設備にも使用されています。
HAシリーズ
API603に合致したバルブで、設計基準はAシリーズと同等です。
Bシリーズ
青銅弁、ダグタイル弁では、強度がたりない、耐食性がないなどの問題点を解決することからJIS B 2011青銅弁に準じ開発し、また水道水の赤水対策用として国土交通省公共建築工事標準仕様書(機械設備工事編)及びステンレス協会SAS 358規格に適合している高品質、長寿命の手軽に使用できるフランジ形とねじ込み形のステンレス鋼バルブです。
Sシリーズ
接続部がねじ込みタイプ(JIS B 0203)のバルブで設計基準はAシリーズと同等です。呼び圧力はクラス150、300でBシリーズのアップグレード製品です。各種特殊な仕様に対応できるシリーズです。
Cシリーズ
厚肉タイプのシリーズでAPI 600、JPI 7S-46に合致したハイグレードなバルブです。呼び圧力はクラス150から1500まで、低温・低圧から高温・高圧まで高耐食で幅広い使用条件に対応できるシリーズです。
Eシリーズ
管接続部がソケットウエルドタイプ(JIS B 2316、JPI-7S-36)のバルブで設計基準はAシリーズと同様です。呼び圧力はクラス300で管接続部より漏れを嫌う場合や配管をコンパクトに行う場合に適します。
AJシリーズ
Aシリーズにジャケットを巻き、ジャケット部に蒸気、熱媒体などを流し、流体の保温をはかる製品です。ただし、ジャケットの最高使用温度は260℃です。260℃以上で使用を希望される場合はお問い合わせください。
本体をすべて覆うフルジャケット構造のため、ポートサイズに対しフランジサイズは2サイズアップとなっています。呼び圧力150、300、10K、20Kをシリーズ化しています。
Kシリーズ
建設設備配管ラインの給油、給水用バルブとして、耐食性に優れたステンレス鋼を本体材質として開発した「Kシリーズ」は、バルブ部での腐食発生を防止し、ライフサイクルコスト低減にも大きな効果を発揮します。また、フランジ形ゲートバルブ、ねじ込み/フランジ形チャッキバルブの面間寸法と管接続部は、JIS規格に合致しています。
こちらのカタログは、手動弁のご紹介です
ベローズシールグローブバルブ
グランド部は成形ベローズとグランドパッキンの2重シールで保護していますので、外部漏れがありません。
ランニングコストの低減
流体の外部漏れがありませんので、余分なエネルギー消費が防げます。
バルブ材料はステンレスとダクタイルの2種類をラインナップし幅広い流体に対応
本体材料にはオーステナイト系ステンレス鋼とダクタイル鉄をラインナップ。 流体条件に合わせてお選びいただけます。グランド漏れがありませんので真空ラインにもご利用いただけます。
(ご使用になる流体及び条件との適合性については、お問い合わせください。)
メンテナンスが容易
グランドパッキンの交換や増し締めが不要ですので、保守・管理に手間がかかりません。
流体の品質を保持
流体が外部と接触しないため不純物の混入がなく、流体の品質を守ります。
操作トルクの軽減
グランドパッキンの増し締めが不要なので、ステムの押し付けによるハンドル回転の干渉がなく、小さいトルクで開閉操作できます。
ベローズシールグローブバルブの使用範囲
圧力─温度特性
バルブ本体については、JIS B 2220/ASME B 16.34の圧力・温度基準に準拠した設計となっていますが、選定の際は、ベローズの圧力・寿命についても考慮してください。
なお、この使用範囲を超えて使用する場合は、当社までお問い合わせください。また、流体状態により適用できない場合がありますので、使用条件をご連絡ください。
圧力と寿命の関係
この値はベローズバルブ寿命試験によるテスト結果で、繰り返し開閉寿命の値を示しています。この値よりもさらに長期の寿命を必要とされる場合はご相談ください。
(MSS SP117準拠)
関連製品
-
新型空気圧式アクチュエータ ー BXシリーズ ー
新型空気圧式アクチュエータ(BXシリーズ)は、石油化学・化学・水処理など様々な工業用プロセスでお使いいただける製品です。
-
ボールバルブ
キッツのボールバルブは多様な材料に適応できるよう幅広く取り揃えており、特に使用温度が500℃までの高温環境にも対応可能なメタルシートやスラリー流体に適したΛポートバルブなど、特殊なラインにも対応しています。世界各国への供給実績があり、ANSI/ASME, API, MSS, ISO, DIN, JISなどの国際規格に準拠した製品をお届けしています。
-
バタフライバルブ
キッツのバタフライバルブは、お客様のニーズに合わせた多様なボディ素材とシートの組み合わせを提供し、幅広い用途に対応する製品ラインナップを実現しています。これにより、特定の流体特性や作動条件に最適なバタフライバルブを選択することが可能です。
-
ベローズバルブ
ベローズバルブは、流体の流れをジスク面で直角に受け止め、流量調節や封止に優れた性能を発揮します。成型ベローズとグランドパッキンの二重シール構造により、外部漏れを防ぎ、高い気密性を実現。液体やガスの微細な流量制御に最適な設計です。
-
ダイヤフラムバルブ
ダイヤフラムバルブは、シール性、洗浄性、メンテナンス性及び耐汚染性に優れたバルブです。 一般化学、機能性化学、製薬原料プロセス等、様々な分野で幅広く使われています。
-
ゲートバルブ・グローブバルブ・チャッキバルブ・ストレーナ
多様なサイズで製作可能なゲートバルブ(ゲート弁)、開閉時間が短く流動特性を変更できるグローブバルブ(グローブ弁)、流体の一定方向の流れを保ち逆流を防止するチャッキバルブ(逆止弁)、そして流体の異物除去に役立つストレーナなど、幅広い用途に対応するバルブを提供しています。これらのバルブは、材料選択肢が広く、圧力・温度対応範囲が広いため、多様な環境での使用に適しています。材質毎のカタログでは、ゲートバルブ、グローブバルブ、チャッキバルブの詳細情報をご確認いただけます。
-
自動操作バルブ
自動操作バルブは、生産設備の自動化とともに工業プロセスや高層ビル建築、生産設備装置に広く採用されています。キッツグループは、空気式や電動式アクチュエータの幅広いラインアップを持ち、様々な弁種の自動化に対応しています。
-
PFAライニングボールバルブ(UTBLNシリーズ)
PFAライニングボールバルブ(UTBLNシリーズ)は、PTFEと同等以上の耐熱性と耐化学薬品性を備え、機械的特性に優れています。ライニング材としての性能を最大限に引き出し、幅広い用途に適応する高品質なバルブです。
-
フローティング型ボールバルブ(TDZシリーズ)
フローティング型ボールバルブ(TDZシリーズ)は、ISO17292やAPI608の国際規格に適合し、プラントプロセスの厳しい条件に対応します。ISO 5211とCAPIの駆動部取り付け寸法で、世界中の駆動装置と互換性があり、PED 2014/68/EUのCEマークで安全性を保証します。
-
フローティング型ボールバルブ(フランジ形)
フローティング型ボールバルブ(フランジ形)は、多様な用途に適応し、静電気帯電防止、ステム飛び出し防止、ロック装置を装備。幅広い材料選択でカスタマイズ可能で、安全かつ信頼性の高い操作を実現します。
-
Λポートボールバルブ
Λポートボールバルブは、Λ形状のエッジを持つディスクとメタルシートを採用し、中間開度での流量調節や液体中の異物を切断しながらの閉止が可能な構造を備えています。紙、パルプ、スラリー、粘土体など特殊流体の制御に最適です。
-
高温用特殊強化シートボールバルブ (フィルタイト®シートボールバルブ)
フィルタイト®シートボールバルブは、PTFEにカーボン系充填剤を高比率で配合した特殊強化シートを採用。300℃の高温下でも永久変形が少なく、優れた操作性、耐久性、耐薬品性、シール性を発揮します。
-
高温用カーボタイトシート・ボールバルブ
カーボタイトシールボールバルブはカーボンをボールシート用に開発し、最高使用温度が500℃に耐える性能を発揮するボールバルブです。
-
ステンレス鋼・炭素鋼メタボールバルブ
ステンレス鋼・炭素鋼メタボールバルブは、ボール球面の高精度な真球加工とシート面の精密なラッピング技術により、高い封止性を実現しています。ソフトシートでは対応が難しい粉体、スラリー、粘性流体及び高温流体にも適応する強靭なバルブです。
-
低温対応ボールバルブ
炭素鋼TDZシリーズは、最低温度-46℃に、ステンレス鋼UTDZシリーズは、最低温度-196℃に対応する低温用ボールバルブです。
-
ボールシート
キッツが開発したハイパタイト®PTFEを採用したボールシートは、耐久性と信頼性に優れた素材です。
-
トラニオン型メタボールバルブ
トラニオン型メタボールバルブは、従来のソフトシートでは対応が困難な特殊流体にも適応可能です。粉体、スラリー、粘性流体及び高温流体などの厳しい条件下でも、その性能を発揮するバルブです。
-
PTFEシート採用二重偏心形ステンレス鋼製バタフライバルブ(UBシリーズ)
PTFEシート採用二重偏心形ステンレス鋼製バタフライバルブ(UBシリーズ)は、要部にステンレス鋼を採用し、シート部には耐薬品性に優れたPTFEを使用しています。
-
二重偏心形バタフライバルブ(HBシリーズ)
二重偏心形バタフライバルブ(HBシリーズ)は、独自のシート形状と材質により、安定した封止性を実現しています。RPTFEシートリングを採用することで、様々な流体に対応可能であり、正流及び逆流の両方での閉止が可能なバルブです。
-
二重偏心・三重偏心形バタフライバルブ(CPシリーズ)
二重偏心・三重偏心形バタフライバルブ(CPシリーズ)は、高耐圧、高温、大口径といった高度な要求仕様に対応する幅広い製品ラインアップを提供しています。
-
PFAライニングダイヤフラムバルブ(UKDLシリーズ)
PFAライニングダイヤフラムバルブ(UKDLシリーズ)は、PTFEに匹敵する耐熱性と耐化学薬品性を持ちながら、機械的特性に優れ、ライニング材としての性能を最大限に引き出します。
-
空調設備用自動操作バルブ
空調設備は、環境配慮に呼応し、進化する空調設備・快適さに加え、さらなる省エネ・省スペースが求められています。キッツはファンコイルユニット、エアハンドリングユニット、冷却塔など、空調機器の性能を確実に機能させるため、用途に合わせた電動バルブを提供しています。
-
空気式アクチュエータ搭載自動バルブ(B,3B,F シリーズ)
空気式アクチェータ搭載自動バルブ(B, 3B, Fシリーズ)は、石油化学・化学・食品・薬品などのプロセス工業用の圧縮空気配管と連結して使用いただいています。また、水処理プラントやビルの空調設備にも適用可能で、安全かつ経済的な運用を支援します。
-
バタフライバルブ・ボールバルブ用電動式アクチュエータ KELMO EXシリーズ
電動式アクチェータ(KELMO EXシリーズ)は、電動開閉操作用のアクチュエータです。本体は耐久性に優れたアルミダイキャスト鋳物を採用し、減速機には高精度な遊星ギアを使用しています。
-
小型電動アクチュエータ付きバルブ
キッツではボイラーや熱処理用の高温・高圧蒸気制御、冷凍・冷蔵ユニット、フリーザー・解凍装置への低温流体制御などに使われるバルブを幅広く供給しています。 新たにラインアップした小型自動弁をご紹介いたします。
-
防爆アクチュエータ搭載電動バルブ
防爆アクチェータ搭載電動弁は、防爆エリアや非常用電源設備を設置する工場、データセンター、大型オフィスビル、商業施設、病院に最適です。ボールバルブとバタフライバルブに対応し、水、油、空気などの流体に適用可能です。
-
排水・下水用バルブ
排水・下水用バルブの分野で、耐圧力性と配管応力への強さを備えた鋳鉄製バルブを提供しています。下水汚泥や処理水、さらには農業用水の排水にも適用可能です。環境への影響を考慮し、300A以下のゲートやチャッキバルブには耐食性に優れたエポキシ樹脂粉体塗装を標準装備しています。
-

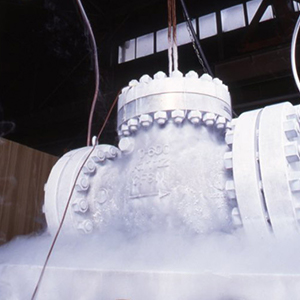

超低温バルブ
