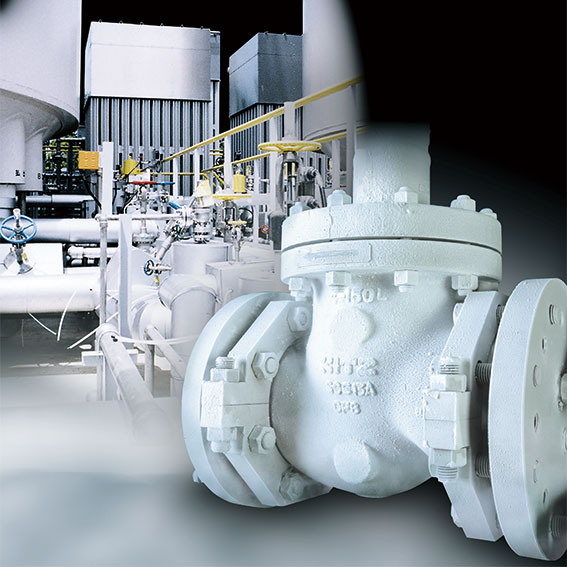

超低温バルブ

キッツグループは、LNG（液化天然ガス）に必要な超低温（-196℃）対応バルブをはじめ、エチレンや工業用低温ガスにも対応する幅広いバルブを提供しています。
日本国内の多くのLNG受入基地をはじめ、エチレンプラント、工業用低温ガスなどの低温流体ガス用バルブとして採用されています。

超低温バルブラインアップ

Cシリーズ

API600あるいはJPI-7S-46に合致した弁で、SGS(Shell Global Solution)の低温弁型式承認試験、T.T.O.低温弁指針等の厳しい要求性能を満足できる高付加価値を具備したシリーズです。

Aシリーズ

Cシリーズに比べ肉薄なASME B16.34を採用した軽量コストダウンタイプの弁です。産業用低温ガスを扱うライン等の低温弁に適しています。

標準仕様品対比表

項目	Cシリーズ（T.T.O.指針適用品）	Aシリーズ
設計肉厚基準	JPI-7S-46、 API600	ASME B 16.34ベース
管接続対応	バットウェルド/ソケットウェルド/フランジ	ソケットウェルド/フランジ
圧力クラス対応	クラス 150/300/600/900※1	クラス 150/300
本体材質	SCS14A（13Aも対応可）	SCS14A（13Aも対応可）
トリム材質	SUS316	SUS316
ロングボンネット構造	突合わせ溶接構造※2	差込み溶接構造
弁棒の保護	PCTFEブッシュ採用	特に無し
弁座材質(型式)	HF（リニュアブル/インテグラルタイプ）	HF（インテグラルタイプのみ）
逆座材質(型式)	HF（リニュアブル/インテグラルタイプ）	HF無し（リニュアブル/インテグラルタイプ）
保冷板	標準対応	オプション対応可能
ボンネットボルト/ナット	A320 class2 Gr.B8/A194 Gr.8	A320 class2 Gr.B8/A194 Gr.8
パッキン	膨張黒鉛芯入りPTFE編組パッキン＋	膨張黒鉛芯入りPTFE編組パッキン＋
	膨張黒鉛成型パッキン	膨張黒鉛成型パッキン
パッキングリス注入機構	標準対応	オプション対応可能
ガスケット	膨張黒鉛渦巻形	膨張黒鉛シート型/渦巻形
弁開度表示	標準対応	オプション対応可能
弁棒保護カバー	標準対応	オプション対応可能
サブゼロ処理	標準対応	オプション対応可能
非破壊検査	T.T.O.フルスペックにて実施※2	客先要求仕様により実施
常温圧力試験仕様	客先要求仕様による（要求なき場合はT.T.O.指針をベースとした社内基準で実施）	客先要求仕様による（要求なき場合はANSI B16.34をベースとした社内基準で実施）
実温試験	客先要求仕様により実施（基本的にはT.T.O.指針をベースに実施）	客先要求仕様により実施（基本的にはBS6343をベースに実施）
