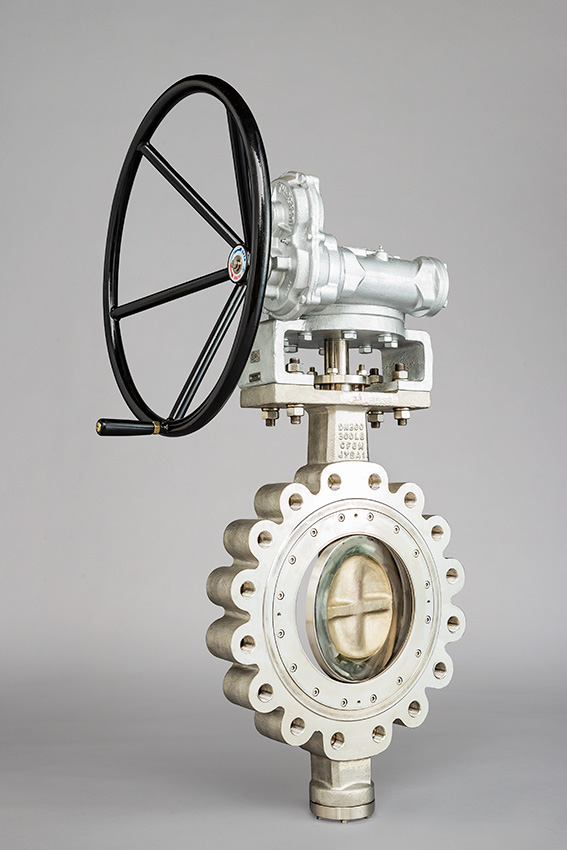

二重偏心・三重偏心形バタフライバルブ(CPシリーズ)は、高耐圧、高温、大口径といった高度な要求仕様に対応する幅広い製品ラインアップを提供しています。
二重偏心・三重偏心形バタフライバルブ(CPシリーズ)
<二重偏心形>
CPDシリーズ(メタルシート、PTFEシート)
CPCシリーズ(JIS 30K ゴムシート)
主要部品材料(CPDシリーズ:メタルシート)
部品名 | 本体材質 ステンレス鋼 | 本体材質 鋳鋼 |
---|---|---|
ボデー | A351 Gr. CF8M | A216 Gr. WCB |
ステム | 630SS | 630SS |
ジスク | A351 Gr. CF8M+STL | A351 Gr. CF8+STL |
パッキングランド | A351 Gr. CF8M | A351 Gr. CF8 |
シート | 316LSS+ENP | 316LSS+ENP |
パッキン | 膨張黒鉛 | 膨張黒鉛 |
リテーナリング | 316SS | 304SS |
ブッシュ | 316SS | 316SS |
エンドカバーガスケット | 膨張黒鉛 | 膨張黒鉛 |
※上表は仕様例です。 その他の仕様については、別途お問い合わせください。

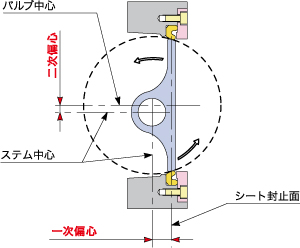

主な特長
- API609に準拠
- 本体材料は鋳鋼(WCB)とステンレス鋼(CF8M)をラインナップ
- RTFEシート(強化フッ素樹脂)及びメタルシートをラインナップ
- バルブ呼び径:50A~600A*
- 面間寸法:API609 カテゴリーB クラス150
*650A以上については別途お問い合せください。
<三重偏心形>
CPTシリーズ
主要部品材料(CPTシリーズ:メタルシート)
部品名 | 材料 |
---|---|
ボデー | A216 Gr. WCB, A351 Gr. CF8M |
ステム | 630SS |
ジスク | A216 Gr. WCB + STL, A351 Gr. CF8M + STL |
シート | 316LSS + グラファイト |
※上表は仕様例です。 その他の仕様については、別途お問い合わせください。

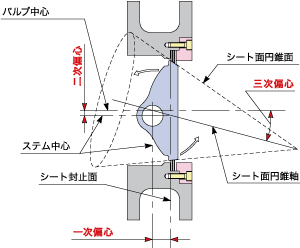

主な特長
- API609に準拠
- ジスクとシートの摺動が極めて少なく、耐久性能に優れる
- ラミネートシートにより、封止性能が安定
- メタルシートも対応可能(お問い合わせください)
- 広範囲の圧力-温度に対応可能(お問い合わせください)
※カタログP68
