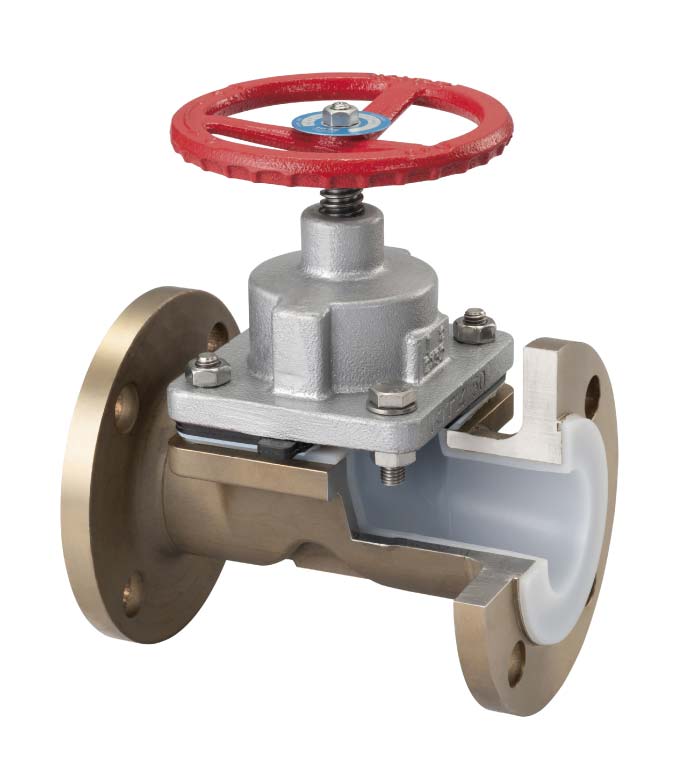

PFAライニングダイヤフラムバルブ（UKDLシリーズ）は、PTFEに匹敵する耐熱性と耐化学薬品性を持ちながら、機械的特性に優れ、ライニング材としての性能を最大限に引き出します。
PFAライニングダイヤフラムバルブ（UKDLシリーズ）
製品特徴
- 接液部はフッ素樹脂のみで構成される構造で耐化学薬品性・耐腐食性に優れています
- 独自の弁座シール技術を用いた構造で高いシール性能を発揮します
- 流路部は液だまりを最小限にしたポケットレス構造で洗浄性・清浄性に優れています
- グランドパッキンレス構造を採用し、シート部のダイヤフラムによりバルブ操作部と流路が完全遮断されるため、外部からの耐汚染性に優れています
- 構成される部品が少なく、かつ配管状態でシール部品の交換が可能なトップエントリー構造でメンテナンス性に優れています
仕様
| 製品記号 | 10UKDL |
|---|---|
| バルブ呼び径 | 15A～80A |
| 適用フランジ | JIS 10K |
| 最高許容圧力 | 15A～25A：1.2MPa / 40A～80A：1.0MPa |
| 使用温度範囲 | －20℃～＋152℃ |
| 面間寸法 | KITZ標準 |
| 接続 | フランジRF |
※高温域で連続的にバルブを操作して使用する場合は、別途お問い合わせ下さい。
※製品仕様詳細、オプション仕様については別途お問合せください。
主要部品材質
| 部品名 | 材料 |
|---|---|
| 弁箱 | SCS13A+PFA |
| ふた | ADC12(15A〜20A) |
| FCD450(25A~80A) | |
| 弁棒 | SUS304 |
| ハンドル車 | ダクタイル鋳鉄 |
| ダイヤフラム | 変性PTFE |
| クッションゴム | EPDM |
| コンプレッサ | ADC12 |

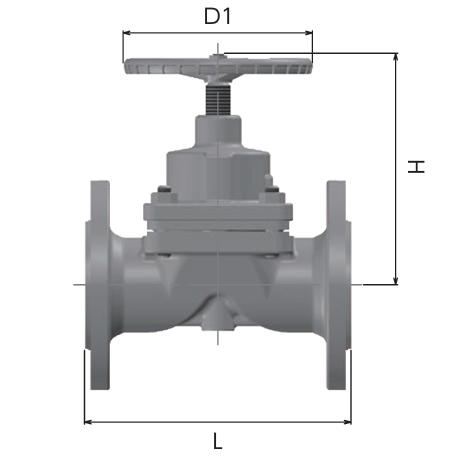

寸法表
単位：mm
| 呼び径 | d | H | D1 | L | D | ボルト穴 | ボルトの ねじの呼び |
フランジ | 概算質量 (kg) |
||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | C | 数 | h | g | t | f | |||||||
| 15 | 13 | 118 | 90 | 107 | 95 | 70 | 4 | 15 | M12 | 44 | 15 | 4 | 1.9 |
| 20 | 19 | 123 | 90 | 123 | 100 | 75 | 4 | 15 | M12 | 50 | 17 | 4 | 2.5 |
| 25 | 25 | 145 | 90 | 132 | 125 | 90 | 4 | 19 | M16 | 65 | 17 | 4 | 4.3 |
| 40 | 38 | 187 | 120 | 165 | 140 | 105 | 4 | 19 | M16 | 79 | 18 | 4 | 7.1 |
| 50 | 51 | 199 | 140 | 197 | 155 | 120 | 4 | 19 | M16 | 94 | 18 | 4 | 9.5 |
| 65 | 64 | 230 | 160 | 222 | 175 | 140 | 4 | 19 | M16 | 114 | 20 | 4 | 16 |
| 80 | 76 | 259 | 180 | 260 | 185 | 150 | 8 | 19 | M16 | 124 | 20 | 4 | 21 |
※g、t、f の寸法は、JIS B2220に準拠していません。
