グローブバルブは、ボデーを球状にしているところから、玉形弁とも呼ばれます。グローブバルブは、ジスク形状の変更による流量を調節する「流量コントロール動作」と開または閉で使用する「オン・オフ動作」どちらでも使用することができます。
グローブバルブ
グローブバルブの流体を流す・止める動作原理をご紹介します。

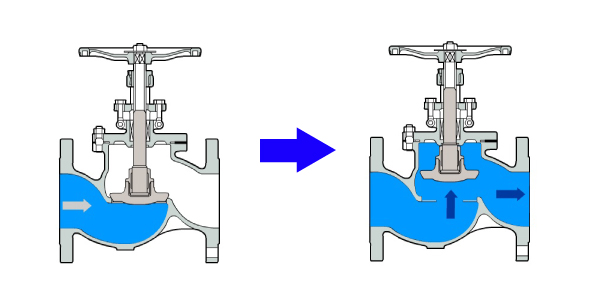

グローブバルブの構造
1. ボデーを球状にしているところから玉形弁と呼ばれています。ボデー内部に隔壁があります。入口と出口の中心は直線上にあり、流体の流れがS字となるバルブです。
2. 流体の流れを止めるには、隔壁に設けられたシート面にジスクを押し付け、流体の流れに抗して流体を止める構造です。
3. グローブバルブはジスクの形状を変えることにより、流量を調節する「コントロール動作」、開または閉で使用する「オン・オフ動作」、どちらにも使用できます。
