水素ステーションを支える
超高圧水素用バルブ
キッツ超高圧水素用バルブは、キッツが長い歴史の中で培ったバルブの核となるシール技術と素材開発技術により開発されました。
ボールバルブは各種バルブの中で極めて圧力損失の小さいバルブです。
キッツ98MPa水素用ボールバルブは流路が広くストレートな構造で大流量制御を実現。開閉操作も90°回転方式で簡単に行えます。また、特殊なDLCコーティングを採用したキッツ独自のシール技術で優れた耐久性能を実現します。
水素ステーション用高圧バルブシリーズ水素バルブ
水素ステーションを支える
概要
キッツは超高圧水素用バルブをボールバルブで実現しました。流路が広くストレートな構造により高Cv値・高い封止性能が特長です。大流量の流体性制御に優れる事から、大型車用水素ステーションにも適しています。
98MPaボールバルブの仕様（自動、手動）
特長

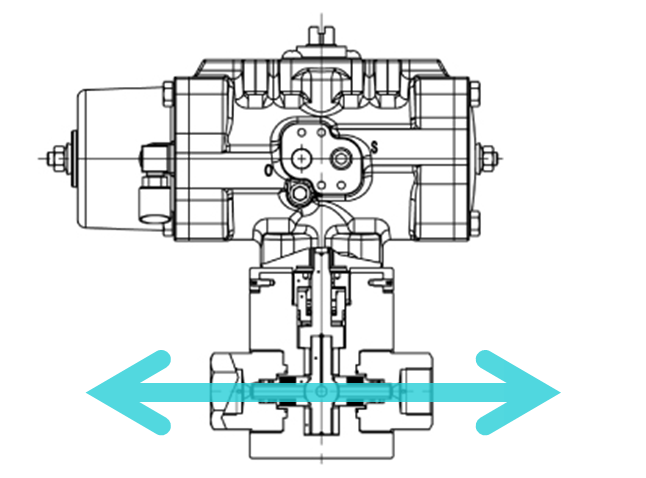

高Cv値（当社比）
98MPa用ボールバルブは、Cv値2.1 (9/16 “40,000psiの場合）。ボールバルブ構造の採用により、流路は広くストレート、左右対称の構造となり、高CV値を実現しました。

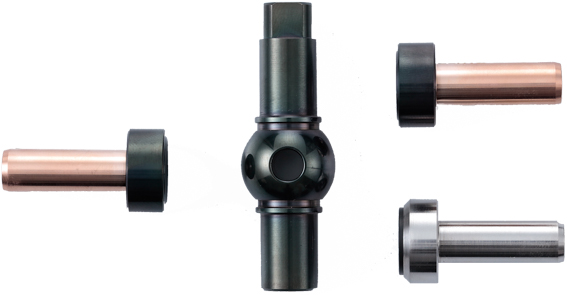

用途に合わせたボールシートの選択が可能
メタルシート
：シンメトリック構造を採用したことで流れ方向の制限はありません。（許容漏れ量：10cc/min未満（２万回作動時））
ソフトシート
：高封止を実現。（許容漏れ量：0.0cc/min（工場出荷時）、0.3cc/min未満（2万回まで））

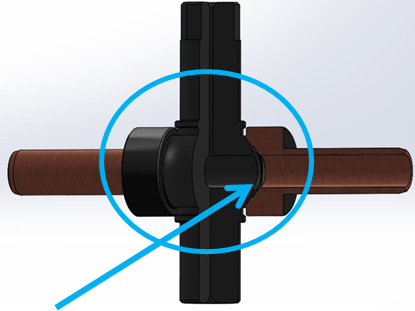

優れた耐久性
98MPaの流体圧から発生する高荷重（面圧）に十分耐え、ステム／ボール部、シート部の超精密加工を損なうことのないよう、シート部に特殊なDLCコーティングを採用し、優れた耐久性を実現しました。

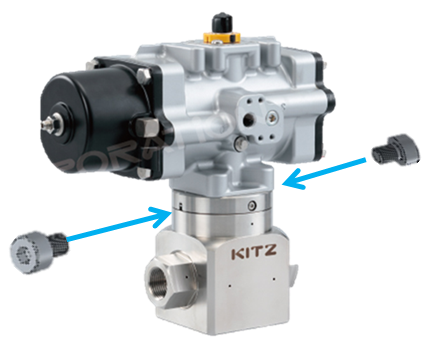

メンテナンスを考慮した設計
メンテナンス性を考慮し、アクチュエーターの取り付けにバルブ本体に直接取り付けるダイレクトマウント方式を採用しました。バルブ接続後にもアクチュエーターの取り付けが容易となり、施工時やメンテナンス時の作業効率が向上します。さらに、バルブ本体のデザインも長方形のためスペースを節約し、作業スペース確保にもお役立ちします。

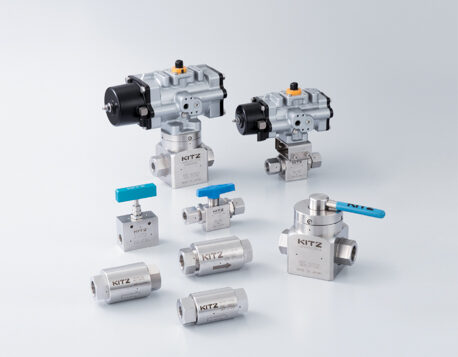

製品ラインナップ

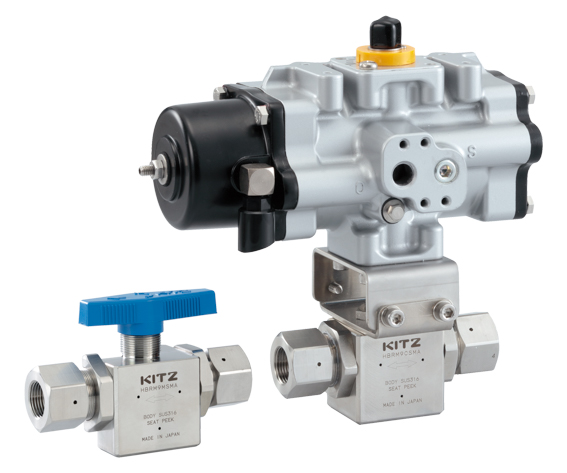

50MPaボールバルブ
- 日本初の水素ステーション用50MPaボールバルブ（水素中圧域専用ボールバルブは日本初）
- PEEK材を使用した封止性能が高いソフトシート構造
- ニードルバルブのほぼ5倍のCv値（当社比） (Cv値1.2 (9/16″ 20,000psiの場合))
- 省スペースを実現するコンパクト設計
- シンメトリック構造による流れ方向の制限なし

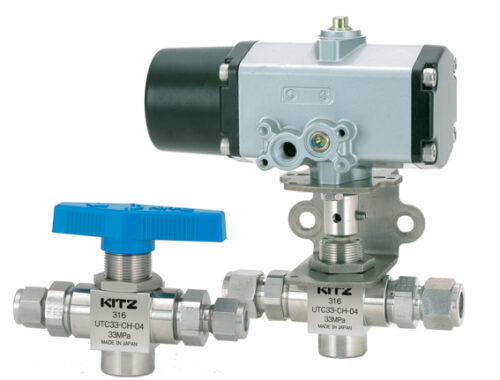

20MPaボールバルブ
- CNGステーション向けボールバルブを基本構造とし、20MPaまでの水素ガス用に使用可能なトラニオン型ボールバルブ
- 自動操作用には、コンパクトな当社CS型スプリングリターンアクチュエーターを搭載

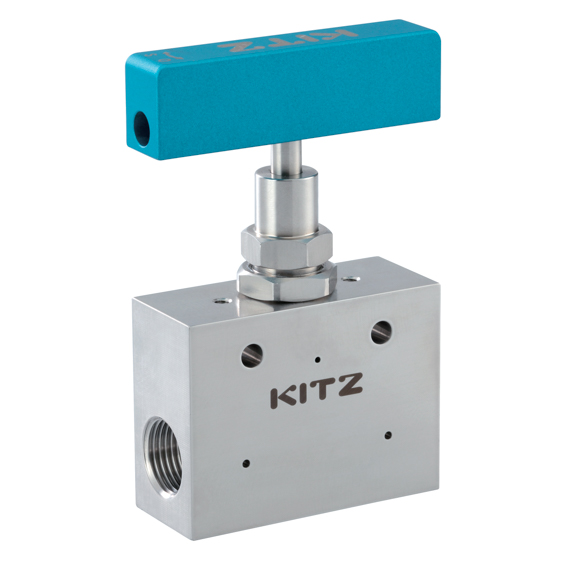

ニードルバルブ
- 優れた封止性能：弁体が回転しながら上下することによる封止時のかじり付きや傷の発生を防ぐため、ニードルバルブに非回転方式を採用し、優れた封止性能を確保
- 確実に封止する軸パッキン構造
- 配管ストレート構造：配管との接続部の高さが、一次側と二次側で同じになっているため、配管設計が容易に

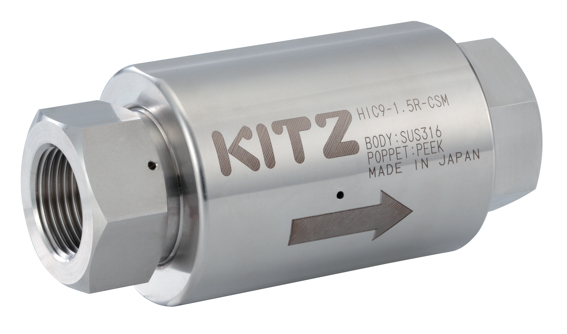

チャッキバルブ
- これまでにない高流量インラインチャッキバルブ：流路径は、φ6.4、9/16″40,000psi仕様配管内径と等しい寸法を採用。Cv値1.1を達成。
- 優れた弁座封止性能

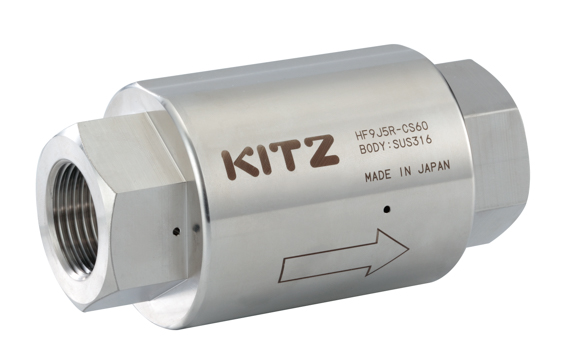

フィルター
- 流体通過面積を向上させたエレメントの設計により、高Cv値を実現
- 金網状エレメント採用のため高耐圧面を実現。エレメントの破壊や部品剥離がない設計です

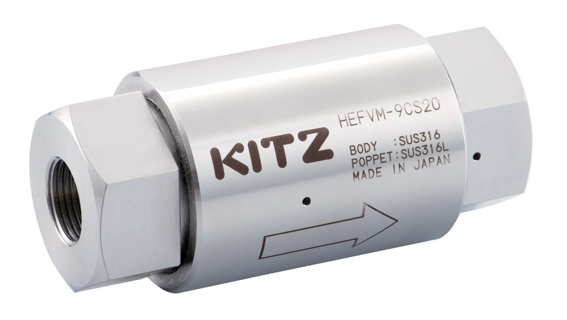

過流防止弁
- 水素ステーションの蓄圧器・カードル・水素供給設備に装備される過流防止弁で、設定流量以上に水素ガス流量が流れると自動的に弁を絞ります。
- 確実な外部封止性能
- 誤作動防止のための2段封止構造
- 自動復帰機能搭載
水素ステーションを支えるキッツのバルブ
5年間の開発を経て2012年に販売開始した、超高圧水素ステーション用ボールバルブ。高いCv値を持つボールバルブの開発により、スピーディな水素充填が可能となりました。幅広いラインナップを揃えたキッツの水素ステーション用バルブは全国の水素ステーションで活躍しています。
