キッツグループの給水用バルブは、鉛フリー素材キーパロイを使用した給水用・給湯用管端防食コア内蔵バルブやメータユニットや樹脂管用ワンタッチ継手のクリアロックSなど、幅広い製品を取り揃え、水道協会基本基準認証品や国土交通省公共建築工事標準仕様書、日本バルブ工業会規格(JV5-1、JV5-2)等に適合する製品を供給しています。
給水用バルブ
メーターユニット
性能
区分 | 項目 | 性能基準 | 結果 |
---|---|---|---|
本体 | 耐圧性能 | 水圧1.75MPa×1分間:漏れ、破壊・その他の異常の無いこと | 異常なし |
止水性能※1 | 水圧0.75MPa×30秒間:漏れ、その他の異常の無いこと | 異常なし | |
逆流防止性能 | 水圧3kPa×1分間:一次側への漏れが無いこと 水圧1.5MPa×1分間:一次側への漏れが無いこと |
漏れなし | |
耐久性能 | 二次側のバルブで開閉操作を100,000回行い、逆流防止性能に適合すること 二次側のバルブで開閉操作を100,000回行い、減圧弁の耐圧性能に適合すること |
適合 | |
浸出性能 | 平成9年厚生省令第14号第2条の浸出性能基準に適合すること | 適合 | |
減圧弁※4 | 一次側圧力 | 1.0MPa以下 | |
二次側設定圧力範囲※2・3 | 0.2MPa~0.3MPa | ||
標準設定圧力※3 | 0.2MPa(Mタイプ)・0.25MPa(Hタイプ) | ||
最低差圧 | 0.02MPa | ||
定格流量 | 20A : 50ℓ/min(差圧0.1MPa以上) |
※1:メータユニットのボール止水栓の全閉時止水性能は、最大水圧1.0MPaです。(ボデー耐圧は水圧1.75MPa)従いまして、確認試験などにおいて全閉時、1.0MPa以上加圧をすると、止水性能を低下させる恐れがあります。このような場合は、メータユニット止水栓上流側に止水性能に見合う仕切弁(鉛フリー銅合金キーパロイ製10K“LN”)などの止水弁を設置することを推奨いたします。
※2:減圧弁は設定圧0.2MPa(Mタイプ)と0.25MPa(Hタイプ)の2種類を用意しております。ご注文の際は必ずご指定ください。なお、設定圧力の許容差は±0.02MPaとなります。
※3:0.2MPa未満、あるいは0.3MPaを超え0.4MPa以下の圧力設定を希望される場合は、当社までお問合せください。
※4:キッツ戸別給水用減圧弁は、UR都市機構の品質評価基準に適合しています。

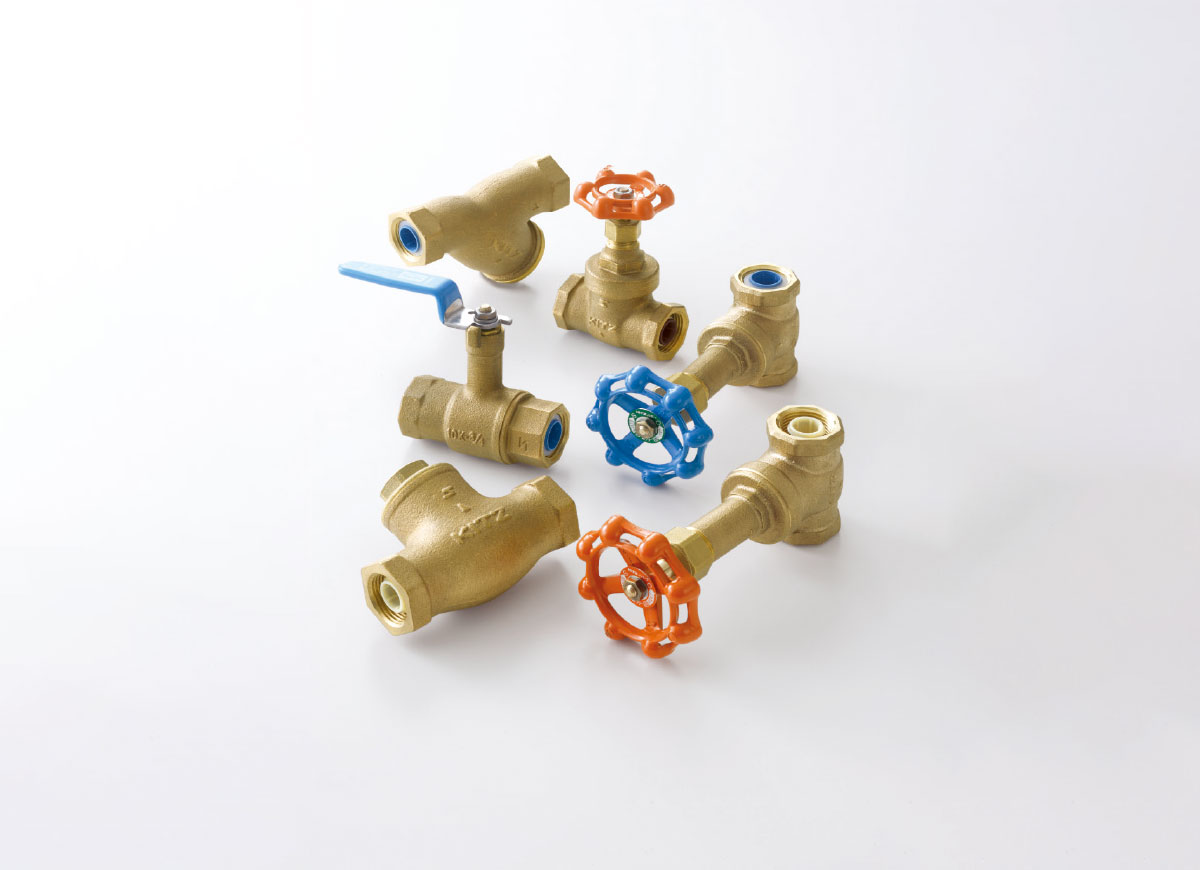

キーパロイ製 鉛フリーコアコートバルブ
キッツの鉛フリー銅合金「キーパロイ」を主要部品材料に使用したことで、鉛の浸出量を0.01mg/L以下に抑え、水道水における鉛の浸出基準をクリアした、給水・給湯ラインで安心してお使いいただけるバルブです。
特徴
安心設計
管端コア内蔵・組込み(ねじ込み)形なので、コアの入れ忘れがなく安心です。また、JVS管端防食ねじ込み形弁の規格適合品です。
赤水の発生を防止
管端コアには給水用・給湯用をラインアップ、給水・給湯ラインにおける赤水の発生を防ぎます。
環境に優しいバルブ
本体にキッツ鉛フリー銅合金「キーパロイ」を、管端コアには脱塩ビ材料(変性PPE)を採用した、リサイクル性に優れる環境配慮型バルブです。
共用形管端コア
給水用はポリエチレン粉体ライニング鋼管・硬質塩化ビニルライニング鋼管の両方に使用できる共用形ですので、管種による使い分けが不要です。
「キーパロイ」とは?
給水装置器具では、青銅鋳物材料のCAC406や黄銅材料のC3604、C3771などの材料が長年使用されてきました。そして、その材料には切削性や耐圧性などを向上させるために数%の鉛が添加されています。平成15年4月から鉛の水質基準が0.05mg/ℓから0.01mg/ℓに改正されたことにより、給水装置器具における鉛の浸出評価基準も強化されることになりました(0.01mg/ℓ以下)。そのため、数%の鉛を含有する従来の青銅・黄銅材料を使用した給水装置器具では、その基準をクリアできない状況がありました。そこで、当社ではその鉛の浸出対策として鉛フリー銅合金の開発を進め、その結果開発された鉛フリー銅合金が「キーパロイ」です。当材料は従来の銅合金中の鉛をビスマスとセレンで代替しており、材料の特性や給水装置器具での性能評価では、従来の銅合金材料と同等以上であることが認められ、日本水道協会品質認証センターの認証審査委員会で、日本で初めて鉛フリー銅合金材料として承認された材料です。
「キーパロイ」の材料区分
対応ライニング鋼管種類
用途 | 鋼管の種類 | 規格番号 | 鋼管の種類記号 |
---|---|---|---|
給水用 | 水道用ポリエチレン粉体ライニング鋼管 | JWWAK 132 | SGP-PA |
SGP-PB | |||
SGP-PD | |||
水道用硬質塩化ビニルライニング鋼管 | JWWAK 116 | SGP-VA | |
SGP-VB | |||
SGP-VD | |||
給湯用 | 水道用耐熱性硬質塩化ビニルライニング鋼管 | JWWAK 140 | SGP-HVA |
使用温度・圧力
用途 | 使用温度 | 呼び圧力 | 最高許容圧力(MPa) | |
---|---|---|---|---|
静流水 | 脈動水 | |||
給水用 | +40℃以下 | 5K | 0.7 | 0.5 |
10K | 1.0 | 1.0 | ||
給湯用 | +85℃以下 | 5K | 0.7 | 0.5 |
10K | 1.0 | 1.0 |
「キーパロイ」の主な化学成分範囲
材質 | Cu | Sn | Zn | Pb | Bi | Se | Fe | |
---|---|---|---|---|---|---|---|---|
青銅鋳物材料 | CAC911(鉛フリー青銅) | 83.0~90.6 | 3.5~6.0 | 4.0~9.0 | 0.25以下 | 0.8~2.5 | 0.1~0.5 | - |
CAC406(従来材) | 83.0~87.0 | 4.0~6.0 | 4.0~6.0 | 4.0~6.0 | - | - | - | |
黄銅棒 | C3803(鉛フリー耐脱亜鉛黄銅) | 57.0~64.0 | 0.1~2.5 | 残 | 0.01以下 | 0.5~4.0 | 0.02~0.6※ | 0.5以下 |
C3604(従来材) | 57.0~61.0 | Fe+Sn 1.2以下 | 残 | 1.8~3.7 | - | - | 0.5以下 |
※Se+Al+Sb+Te+Ni

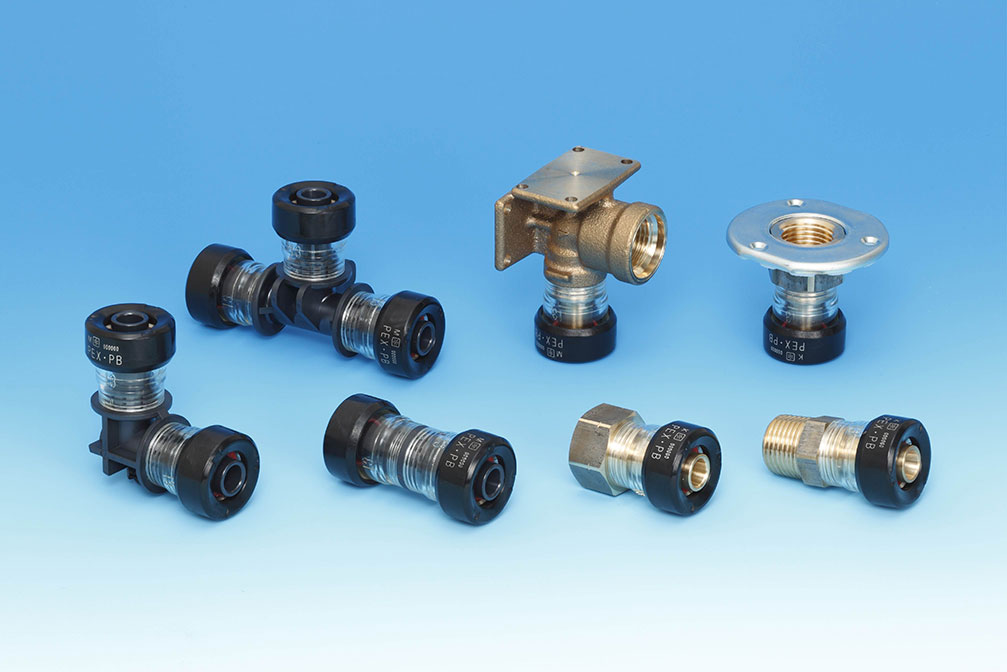

クリアロックS (架橋ポリエチレン管用ワンタッチ継手)
クリアロックSは、架橋ポリエチレン管用ワンタッチ継手です。音、感触、目視 の3つで、簡易施工確認が可能です。本体には鉛フリー青銅を使用。内周ダブルシール構造で安心施工を実現。シール部分には、耐塩素性に優れたFKM(フッ素ゴム)を採用し、長寿命を実現しています。
適用樹脂管
適合管 | 適合管規格番号及び名称 | 継手呼び径 | |||
---|---|---|---|---|---|
Z10 | Z13 | Z16 | Z20 | ||
架橋ポリエチレン管 | JIS K6769 架橋ポリエチレン管 PN15M種 | ● | ● | ● | ● |
JIS K6787 水道用架橋ポリエチレン管 M種 | ● | ● | – | – | |
ポリブテン管 | JIS K6778 ポリブテン管 | ● | ● | – | – |
JIS K6792 水道用ポリブテン管 | ● | ● | – | – |
主要部品材料
ボデー | 器具接続用 | 鉛フリー青銅(バルブ本体は除く) |
---|---|---|
パイプ中間用 | PPS樹脂 | |
クリアカバー | ポリアミド樹脂(PA) | |
キャップ | ポリアセタール樹脂(POM) | |
ロックリング | ステンレス鋼(SUS 301) | |
シールリング | FKM(フッ素ゴム) | |
挿入ガイド | ポリアセタール樹脂(POM) |
仕様
最高使用圧力 | 1.5MPa(0℃)~0.65MPa(95℃) |
---|---|
仕様温度範囲 | 0℃~95℃ 注意:以下条件での使用は避けてください。 ①給湯配管用途における埋設使用。 ②常に高温多湿(温度70℃、湿度80%以上)の環境(雰囲気)での使用。 ③70℃を超える循環配管系統での使用。 |
使用流体 | 水道水 |
※バルブ付ソケットについては、圧力・温度範囲が異なりますので、お問合せください。
※ご使用の際は別途パイプの仕様もお確かめください。

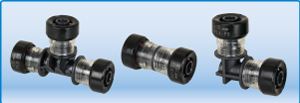

オール樹脂製継手もラインアップ
・本体には高い強度と優れた耐薬品性をあわせもつPPS樹脂を採用。現場等で誤って踏んでしまっても強度的には問題ありません。
・軽量化により、現場での持ち運びもラクラク。

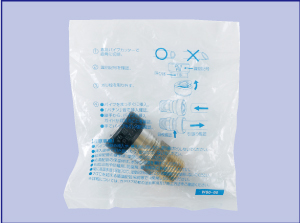

製品は防塵キャップ+袋詰めにてお届け
使用前の製品をホコリや雨から守ります。
