空調設備に最適な高圧バタフライバルブをラインナップしています。2.5MPaや3.0MPaの高圧にも対応しており、電動アクチュエータを搭載可能です。(ON/OFF制御)

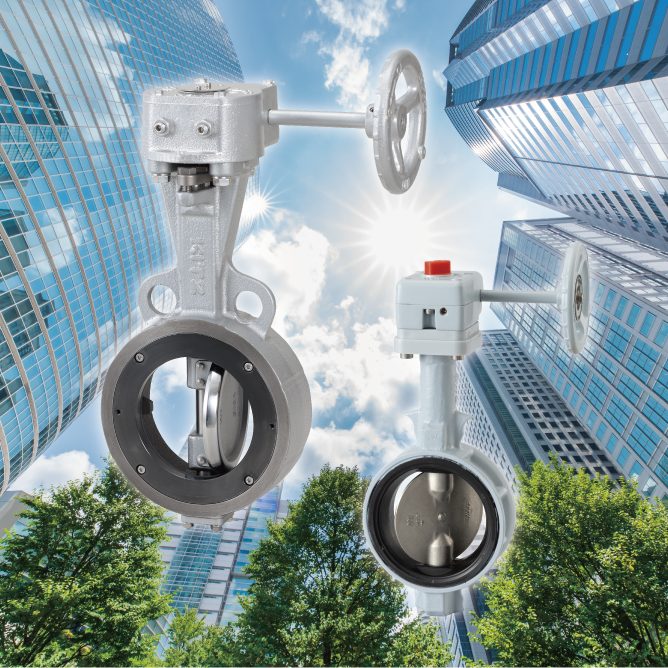

空調用高圧バタフライバルブ

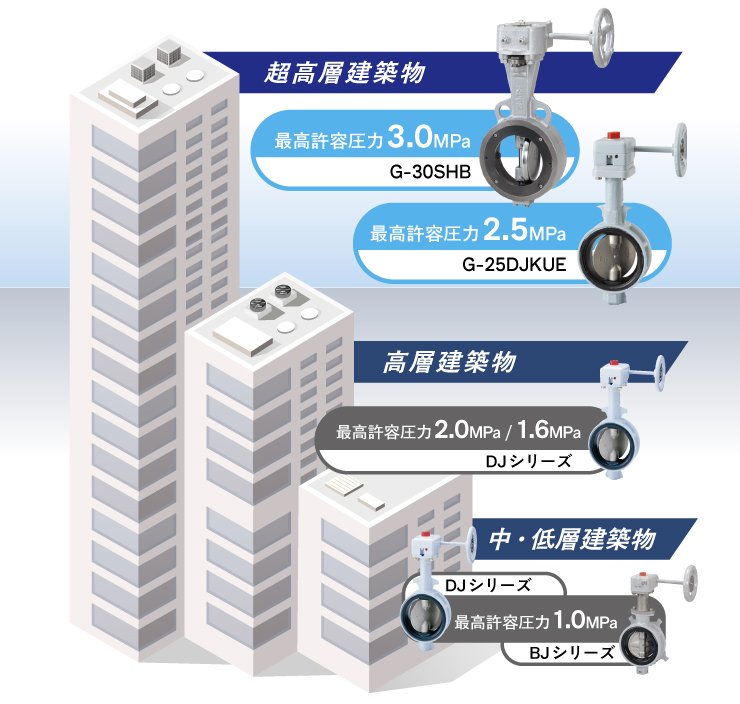

キッツでは空調用バタフライバルブを
フルラインナップしています！
製品標準仕様
| 製品記号 | G-30SHB | G-25DJKUE | |
|---|---|---|---|
| 最高許容圧力 | 3.0MPa | 2.5MPa | |
| サイズ範囲 | 50A～ 300A （販売準備中：350A、400A） |
50A～ 300A | |
| 使用流体 | 冷温水（凍結無き事） | ||
| 流体温度範囲 | -10～ 100℃ | 0～ 70℃ | |
| 面間寸法 | JIS B 2002（2032 46 系列） | ||
| 管接続 | JIS30K ウェハー接続 | ||
| 流れ方向 | 片流れ （リテーナ側加圧） |
両方向流れ | |
| 駆動 | 手動 ウォームギア式 | ||
| 電動式（ON/OFF 制御） | |||
| 標準材質 | 本体 | FCD-S | FCD-450-10 |
| 弁体 | SCS13A+Crメッキ | SCS13A | |
| 弁棒 | SUS420-J2 | 50A～65A：SUS410、 80A～300A：SUS420-J2Q |
|
| シート | RPTFE | EPDM | |
空調設備以外でもご使用いただけます。
詳しくは当社へお問い合わせください。
外形寸法の詳細については、リーフレットをご確認ください。

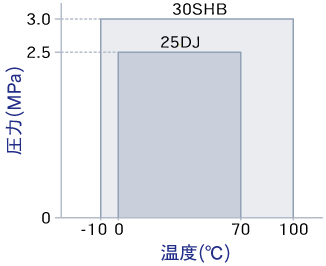

圧力・温度特性（P-Tレーティング）
注意
- 65A～300AのG-30SHBには、市販品の渦巻き(スパイラル)ガスケットは使用できません。G-30SHB専用渦巻きガスケットをお求めください。（50Aには市販品が使用可能です。）ご不明な点は、最寄りの当社営業所にお問い合わせください。
- BJ、DJシリーズはフランジ外径より50mmまでの範囲で保温が可能です。冷水等に使用する場合、ネック部分はなるべく露出した状態で保温することをお勧めします。また、保温部からの冷気がギア部へかからないように、保温材とバルブの隙間を無くすよう施工することを推奨します。
30SHB：P63、25DJ：P27、BJシリーズ：P19
