KCV型調節弁
KCVシリーズは、石油化学・化学・水処理・プラントユーティリティ用途など、幅広い工業プロセスに対応する調節弁です。
優れた流量特性を有し、さまざまな運転条件下でも安定した制御を実現します。
本体部はシートの交換が容易なシートリテーナ方式を採用し、メンテナンス性に優れた構造となっています。

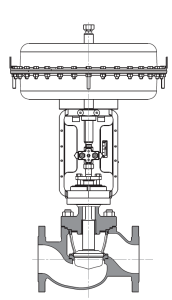

| 製品、構造 |   |
|---|---|
| 弁形式 | トップガイド式 単座調節弁 |
| 形番 | YMS-10/20/30/150/300 SCKCV YMS-10/20/30/150/300 UKCV |
| 弁サイズ | 15A(1/2B)～100A(4B) |
|
ポートサイズ |
6mm～100mm |
| 定格圧力 | JIS 10K, 20K, 30K ANSI/JPI CLASS 150, 300 |
| 接続形式 | RF, FF |
| 本体材料 | SCPH2, SCS13A, SCS14A A216 WCB , A351 CF8 , A351 CF8M |
| トリム材料 | SUS316, SUS316 + HF SUS316L, SUS316L + HF |
| 最高使用温度 | -104℃~500℃ |
| 弁座リーク量 | ANSI/FCI 70-2 Class IV, V |
| 駆動部 | マルチスプリング式ダイヤフラム駆動部 |
| レンジアビリティ | 50:1 |

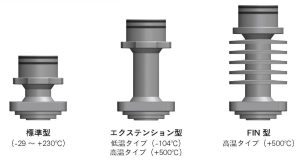

| ボンネットの構造 |  |
