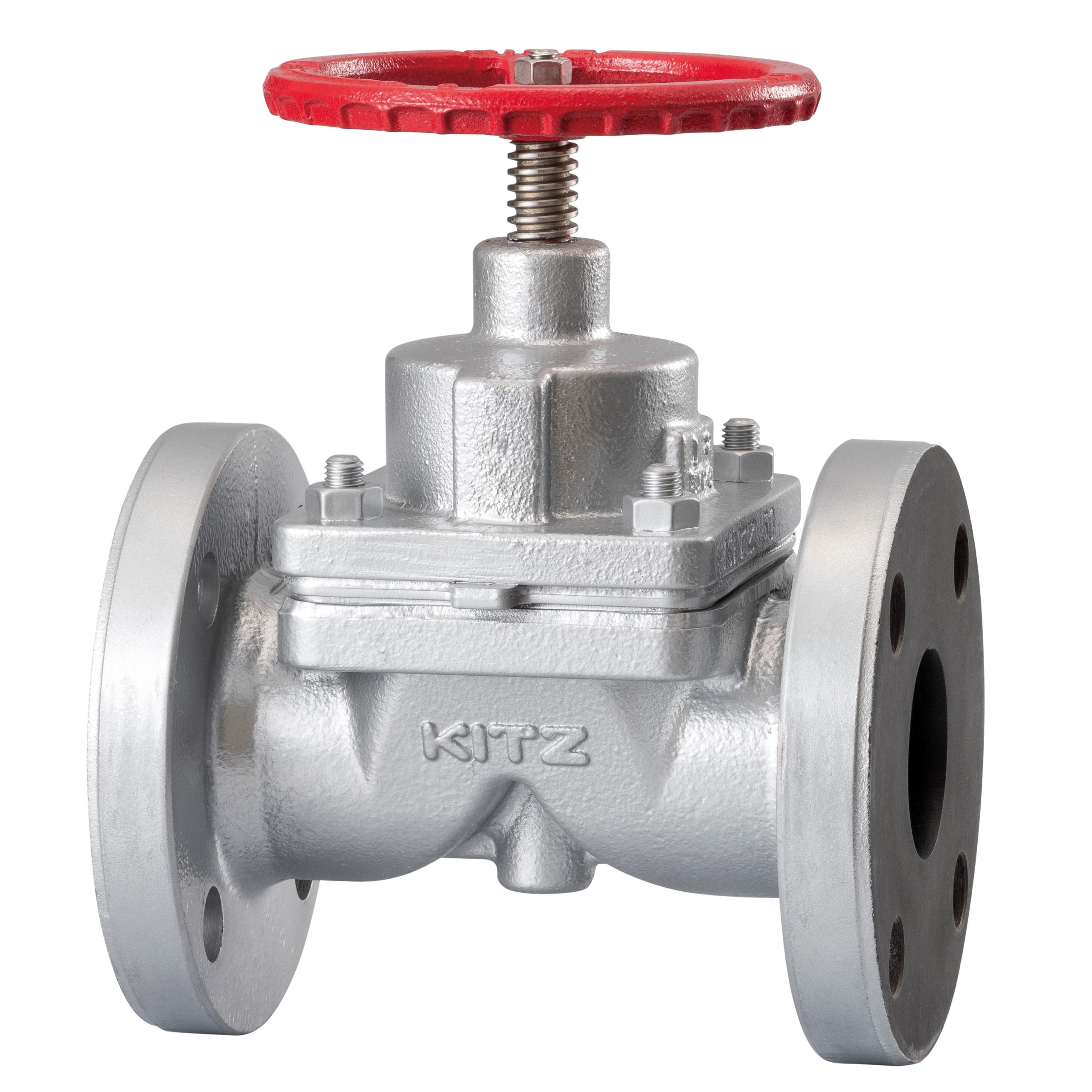

ダクタイル鋳鉄製ゴムライニングダイヤフラムバルブ（SKDKシリーズ）は、接液部に硬質天然ゴム及び変性PTFEを使用する事で、耐薬品性能に優れます。
ダクタイル鋳鉄製ゴムライニングウェア型ダイヤフラムバルブ（SKDKシリーズ）
製品特徴
- 接液部は硬質天然ゴム及び変性PTFEで構成されており、耐薬品性・耐腐食性に優れています
- 独自の弁座シール技術を用いた構造で高いシール性能を発揮します(特許出願)
- 流路部は液だまりを最小限にしたポケットレス構造で洗浄性・清浄性に優れています
- ダイヤフラムによりバルブの操作部が流路と完全遮断されたグランドパッキンレス構造で外部からの使用流体の耐汚染性に優れています
- 構成される部品が少なく、かつ配管状態でシール部品の交換が可能なトップエントリー構造でメンテナンス性に優れています
製品仕様
| 製品記号 | 10SKDK（本体材質：ダクタイル鋳鉄） | |
|---|---|---|
| バルブ呼び径 | 15A～100A | |
| 面間寸法 | メーカー標準 | |
| 管接続 | フランジ形 | |
| 適用フランジ | JIS 10K※ | |
| 操作 | 手動 | ハンドル車 |
※ASMEクラス150対応については、当社にお問い合わせください。
使用圧力温度範囲
| 呼び径 (A) |
圧力 | 温度 |
|---|---|---|
| 15 | 1.0MPa | -10℃～80℃ |
| 20 | ||
| 25 | 0.7MPa | |
| 40 | ||
| 50 | ||
| 65 | ||
| 80 | ||
| 100 | 0.5MPa |
主要部品材料
| 部品名 | 材料 | |
|---|---|---|
| 弁箱 | FCD450+硬質天然ゴム 標準シルバー塗装 |
|
| ふた | ADC12+黄銅（15A、20A） FCD450（25A以上） 標準シルバー塗装 |
|
| 弁棒 | SUS304 | |
| ハンドル車 | ダクタイル鋳鉄 | |
| ダイヤフラム | 変性PTFE | |
| クッションゴム | EPDM | |
| コンプレッサ | ADC12 | ADC12 |
※詳細については、納入品図面をご参照ください。

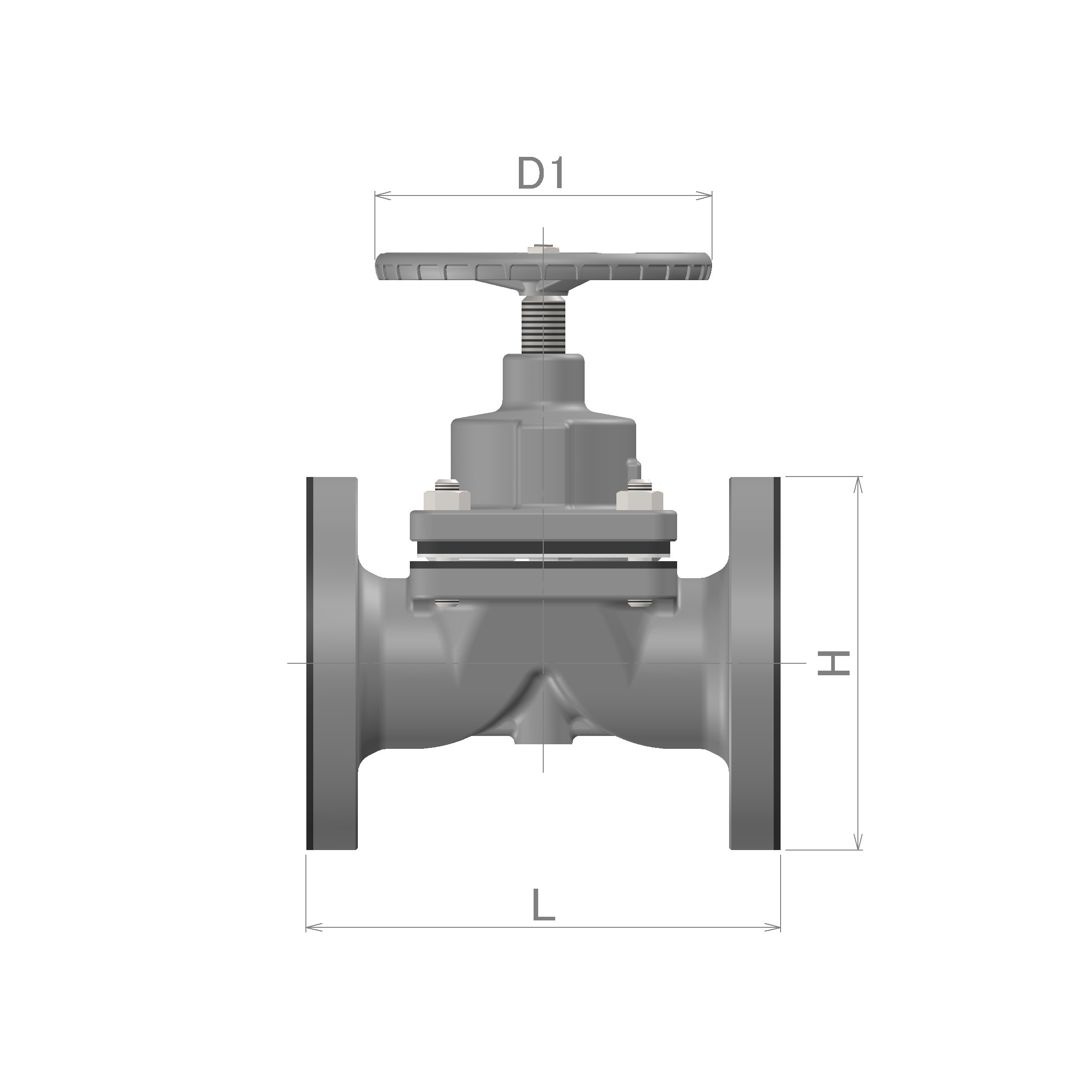

主要寸法
| 呼び径 (A) |
15 | 20 | 25 | 40 | 50 | 65 | 80 | 100 |
|---|---|---|---|---|---|---|---|---|
| L | 107 | 123 | 132 | 165 | 197 | 222 | 260 | 313 |
| H | 119 | 124 | 146 | 190 | 202 | 230 | 259 | 298 |
| D1 | 90 | 90 | 90 | 120 | 140 | 160 | 180 | 250 |
※詳細寸法については、納入品図面をご参照ください。
