ダクタイル鋳鉄製PFAライニングダイヤフラムバルブ(SKDLシリーズ)

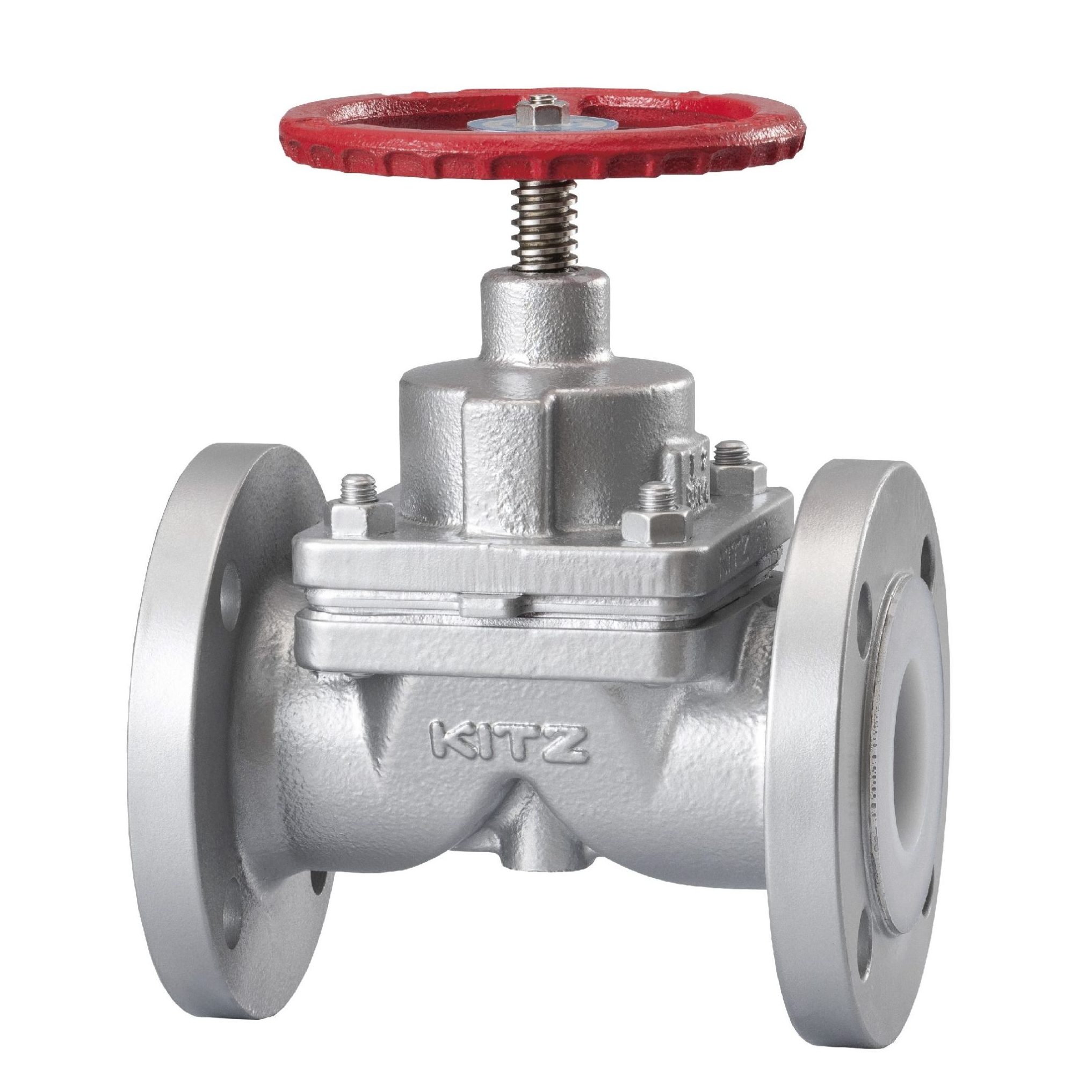

ダクタイル鋳鉄製PFAライニングダイヤフラムバルブ(SKDLシリーズ)の画像

ダクタイル鋳鉄製PFAライニングダイヤフラムバルブ(SKDLシリーズ)は、PTFEに匹敵する耐熱性と耐化学薬品性を持ちながら、機械的特性に優れ、ライニング材としての性能を最大限に引き出します。

製品特徴

  • 接液部はフッ素樹脂のみで構成される構造で耐化学薬品性・耐腐食性に優れています
  • 独自の弁座シール技術を用いた構造で高いシール性能を発揮します
  • 流路部は液だまりを最小限にしたポケットレス構造で洗浄性・清浄性に優れています
  • グランドパッキンレス構造を採用し、シート部のダイヤフラムによりバルブ操作部と流路が完全遮断されるため、外部からの耐汚染性に優れています
  • 構成される部品が少なく、かつ配管状態でシール部品の交換が可能なトップエントリー構造でメンテナンス性に優れています

製品仕様

製品記号 10SKDL(本体材質:ダクタイル鋳鉄)
バルブ呼び径 15A~100A
面間寸法 メーカー標準
管接続 フランジ形
適用フランジ JIS 10K※
操作 手動 ハンドル車

※ASMEクラス150対応については、当社にお問い合わせください。

使用圧力温度範囲

呼び径
(A)
圧力 温度
15 1.2MPa -10~152℃
20
25
40 1.0MPa
50
65
80
100

※高温域(目安:80℃以上)で連続的にバルブを操作して使用する場合は、当社にお問い合わせください。

主要部品材料

部品名 材料
弁箱 FCD450+PFA
標準シルバー塗装
ふた ADC12+黄銅(15A、20A)
FCD450(25A以上)
標準シルバー塗装
弁棒 SUS304
ハンドル車 ダクタイル鋳鉄
ダイヤフラム 変性PTFE
クッションゴム EPDM
コンプレッサ ADC12

※詳細については、納入品図面をご参照ください。

主要寸法

  • ステンレス鋼製PFAライニングダイヤフラムバルブ(UKDLシリーズ)の寸法

呼び径(A) 15 20 25 40 50 65 80 100
L 107 123 132 165 197 222 260 313
H 119 124 146 190 202 230 259 299
D1 90 90 90 120 140 160 180 250

※詳細寸法については、納入品図面をご参照ください。
