ストレーナに関する質問

取付姿勢

Y形ストレーナの配管姿勢について教えてください。

Y形ストレーナの配管は、スクリーンが下向きになるように配管してください。

・水平配管の場合、図に示すようにキャップまたはカバーが下向きになるように配管接続してください。
・垂直配管で流体が下降の場合は、キャップまたはカバーを図に示すように下向きに、流体が上昇の場合は、水平配管部を設け接続してください。

逆姿勢で取りつけると、異物やごみが1次側配管に逆流する可能性がありますので推奨していません。

製品情報

U形ストレーナの特徴を教えてください。

U形ストレーナは、上蓋を外して上からスクリーンを外すため清掃が容易です。そのため、床配管でY形ストレーナではメンテナンススペースがとれないラインでも使用可能となります。
ただし、配管取付姿勢は水平配管のみとなりますのでご注意ください。

製品購入

ストレーナのスクリーンの部品販売はありますか。

メンテナンスパーツとして販売しています。
「製品型式、呼び径、スクリーン仕様」をお取引先へお問合せください。

メンテナンス

ストレーナのスクリーン清掃について、推奨頻度を教えください。

ストレーナの前後差圧0.1MPa以下になったら、スクリーンの清掃を推奨しています。

スクリーン

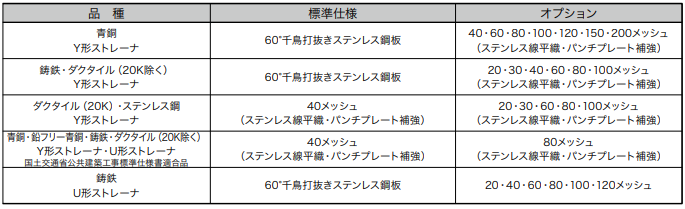

ストレーナの標準スクリーンについて教えてください。

弊社ストレーナの標準スクリーンは、以下のとおりです。
*下記メッシュ以外の対応は、最寄りの弊社営業所までお問い合わせください

国内外拠点一覧へ

流体におけるストレーナの推奨メッシュについて教えてください。

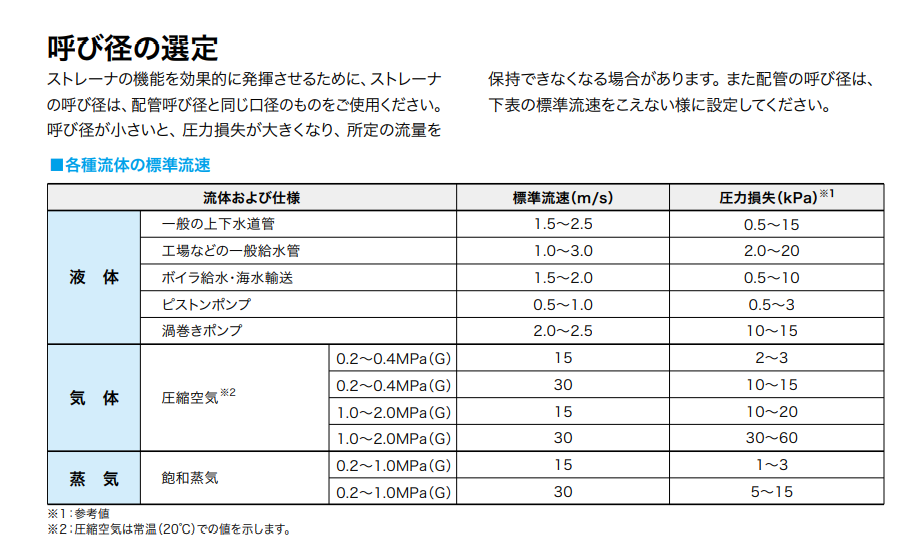

国土交通省大臣官房官庁営繕部監修「公共建築工事標準仕様書(機械設備工事編)」によりますと、流体が液体の場合40メッシュ以上、蒸気の場合80メッシュ以上、と規定されております。但し、実績がある場合はそれに従いご選定ください。また選定時は弊社の定める標準流速を超えない様にご注意ください。

Cv値計算、流速計算、単位換算、各種計算ツール

スクリーンのメッシュとは何ですか?

メッシュとは、1インチ(25.4mm)の間にある網目の数を言い、数字の大きいほど網の目が細かくなります。

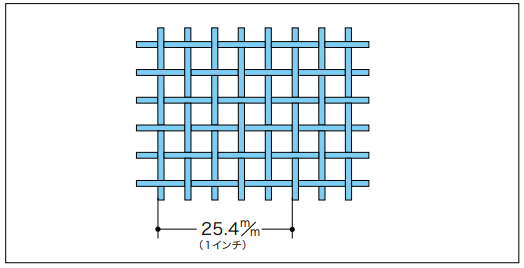

下図は1インチ(25.4mm)の間に1列5つの網目があり、5メッシュのスクリーンのイメージです。
※5メッシュの仕様はありません

スクリーンのメッシュ線径と空間率を教えてください。

各メッシュ線径と空間率は以下となります。(弊社使用の内網寸法)
