給湯用・給水用アルミ製バタフライバルブの違いを教えてください。

給湯用・給水用では、シート材質が違います。
給水配管にお使いの場合は「給水用EPDMシート」、給湯配管にお使いの場合は「給湯用FKMシート」のバタフライバルブを推奨しています。
但し、給湯用でなくても、プールなど塩素濃度が高い場合はFKMを推奨します。

10BJUEを飲み水で使用してよいですか？

現在は日水協登録品の10BJUCEを推奨いたします。
10BJUEでも対応可能ですが、最近の水道事情では残留塩素濃度が高くなる傾向のため、標準的なEPDMでは不適合が発生する可能性があります。
※10BJUEを日水協でお使いいただくには別途受験が必要になります。

アルミ製バタフライバルブにステンレス配管を接続してもよいですか?

アルミ製バタフライバルブはステンレス配管に使用可能です。
流体と接する部品は「ジスク」と「ゴムシート」のみですが、「ジスク」と配管は接触することが無く、また、配管と接触する「ゴムシート」は通電しないため異種金属腐食は起こりません。

バタフライバルブを配管する場合、配管用ボルト・ナットはどのくらいの長さのものを使用すればよいですか？

バタフライバルブの配管用六角ボルト・ナットの必要寸法は、カタログにて紹介しています。ご参照の程よろしくお願いします。また、配管用ボルト・ナットは製品に付属していません。
(総合カタログダイジェスト版/バタフライバルブ総合)

カタログ・取扱説明書ダウンロードへ

バタフライバルブを配管する場合、配管用ガスケットは必要ですか？

シート材質が、ゴムシート(シートラバー)の製品は、ゴムシート(シートラバー)が配管ガスケットの役割も担うため、配管用ガスケットは不要です。
ゴムシート(シートラバー)ではない製品については、配管用ガスケットが必要です。
使用できるガスケットの種類・寸法が限られている場合もあるため、製品の取扱説明書・カタログをご参照願います。
（バタフライバルブ総合)

カタログ・取扱説明書ダウンロードへ

バタフライバルブの配管互換表はありますか？

バタフライバルブの配管互換表については、「総合カタログダイジェスト版」、「バタフライバルブ総合カタログ」に掲載していますのでご確認ください。
(バタフライバルブ総合)

カタログ・取扱説明書ダウンロード

真空度に応じた、バタフライバルブのシリーズを教えてください。

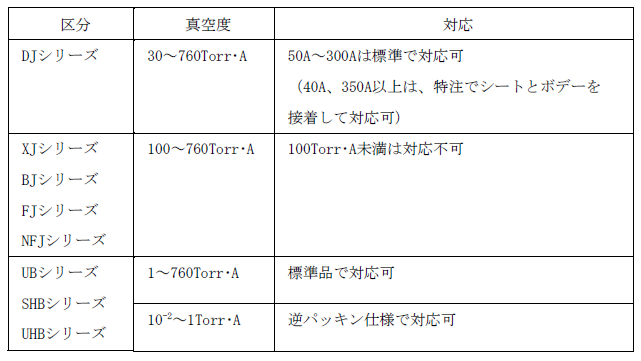

バタフライバルブは下表の真空度を目安に使用いただけます。
